Máquina de termoformado de tres estaciones

Máquina de termoformado de tres estaciones
Fabricación y venta de industria y comercio.
  • EQUIPOS AUXILIARES
    Enfriador 15F
    Enfriar moldes, rieles y sistemas hidráulicos mientras la máquina está en funcionamiento

    Refrigerante: R22

    Ventilador de refrigeración: 0,55 kW x 2

    Volumen del tanque de agua: 240L

    Potencia nominal: 13,6 kw

    Fuente de alimentación: 3PH-380V/50Hz

    Dimensiones: 1750 x 930 x 1600 mm

    Peso: 420 kg

  • EQUIPOS AUXILIARES
    Tanque de aire 1m³
    Una parte auxiliar del sistema de compresión de aire para mantener estable la presión del aire.

    Volumen: 1,0 m³

    Presión: 0,8 Mpa

    Temperatura de diseño: 150 ℃

    Altura total: 2400 mm

    Diámetro interior: 800 mm

    Interfaz de válvula de alivio: Rp 11/2

    Interfaz de válvula de drenaje: R 1/2

  • EQUIPOS AUXILIARES
    Compresor de aire
    TK-3.6
    Obtenga suficiente aire durante el moldeo

    Presión de trabajo: 0,8 Mpa

    Desplazamiento de aire: 3,6 m³/min

    Potencia del motor: 3PH-380V/50Hz

    Dimensiones: 1150x900x1350mm

    Fuente de alimentación: 3PH-380V/50Hz

    Método de enfriamiento: enfriado por aire

    Cantidad de lubricante: aproximadamente 27L

PARÁMETRO TÉCNICO PRINCIPAL
Modelo
Área de formación520 mm x 400 mm700 mm x 550 mm
Profundidad de formación (máx.)110 mm120 mm
El grosor de una hoja0,2-2,0 mm0,2-2,0 mm
Velocidad de formación (máx.)30 veces/min35 veces/min
Presión del aire0.6-0.8mpa0.6-0.8mpa
Consumo de aire3,0 m³/min3,6 m³/min
Consumo de agua0,7 m³/hora0,7 m³/hora
Ancho de hoja (Máx.)550 mm730 mm
Hoja adecuadaPP, PS, CADERAS, PET, PVC, PLA, etc.PP, PS, CADERAS, PET, PVC, PLA, etc.
Fuente de alimentaciónCA 380 V, 50 Hz, trifásico, cuatro hilosCA 380 V, 50 Hz, trifásico, cuatro hilos
Potencia utilizada50Kw95Kw
Potencia nominal100Kw190Kw
Poder de calefacción75Kw118Kw
ProcedimientoFormar-cortar-apilarFormar-cortar-apilar
DimensiónL9700*W4600*H2700mmL13000*W4700*H2750mm
PesoAcerca de 9,0 TAcerca de 19,0 T
Modelo
Área de formación (máx.)
Profundidad de formación (máx.)
El grosor de una hoja
Velocidad de formación (máx.)
Presión del aire
Consumo de aire
Consumo de agua
Ancho de hoja (Máx.)
Hoja adecuada
Fuente de alimentación
Potencia utilizada
Poder de calefacción
Potencia nominal
Procedimiento
Dimensión
Peso
520 mm x 400 mm
110 mm
0,2-1,6 mm
30 veces/min
0.6-0.8mpa
3,0 m³/min
0,7 m³/hora
550 mm
PP, PS, CADERAS, PET, PVC, PLA, etc.
CA 380 V, 50 Hz, trifásico, cuatro hilos
50Kw
75Kw
110Kw
Alimentación-Calentamiento-Formado-Corte-Apilado-Reciclado
L8200*W4650*H2670mm
Acerca de 9T
520 mm x 400 mm
110 mm
0,2-1,6 mm
30 veces/min
0.6-0.8mpa
3,0 m³/min
0,7 m³/hora
550 mm
PP, PS, CADERAS, PET, PVC, PLA, etc.
CA 380 V, 50 Hz, trifásico, cuatro hilos
50Kw
75Kw
110Kw
Alimentación-Calentamiento-Formado-Corte-Apilado-Reciclado
L8200*W4650*H2670mm
Acerca de 9T
  • Alta seguridad
  • Alta estabilidad
  • Bajo nivel de ruido
  • Energía baja
    consumo
  • Alta utilización
  • Completamente automático

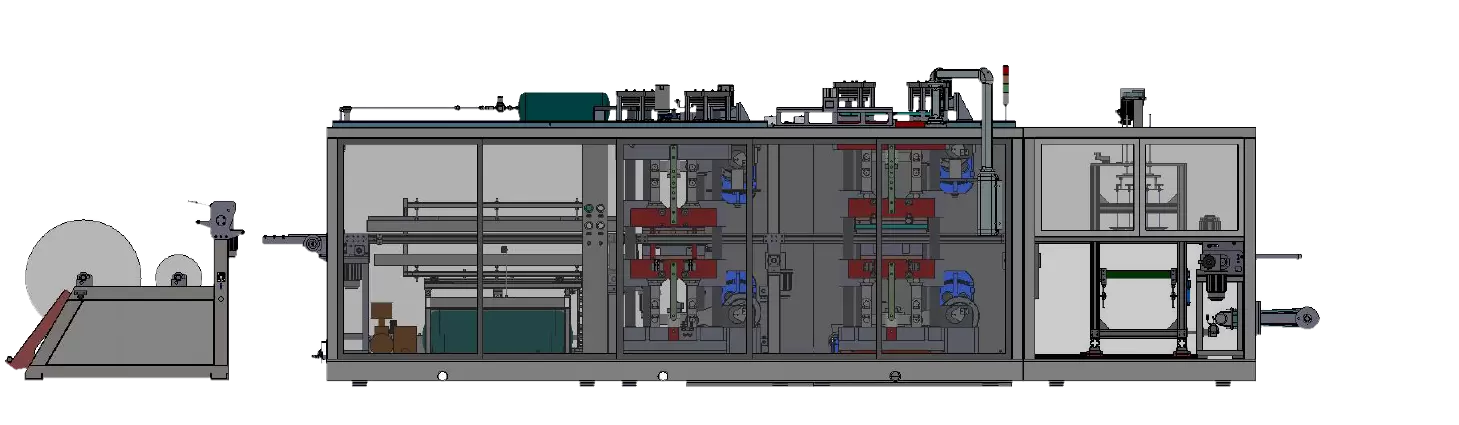

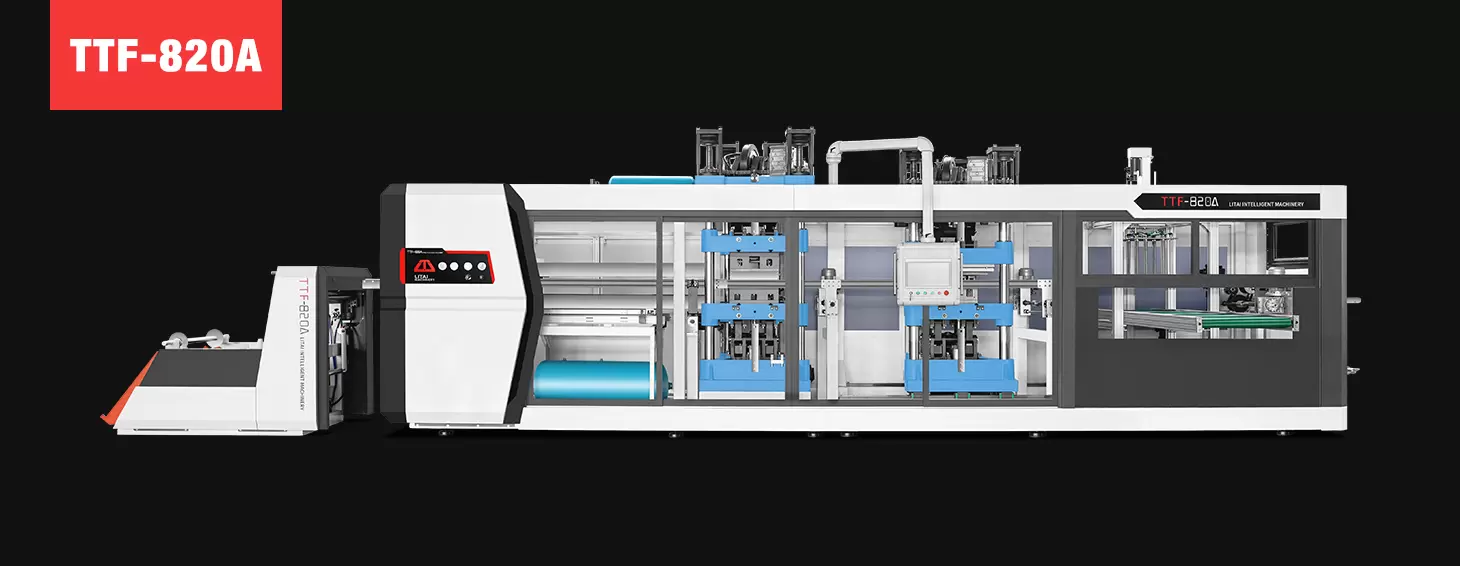

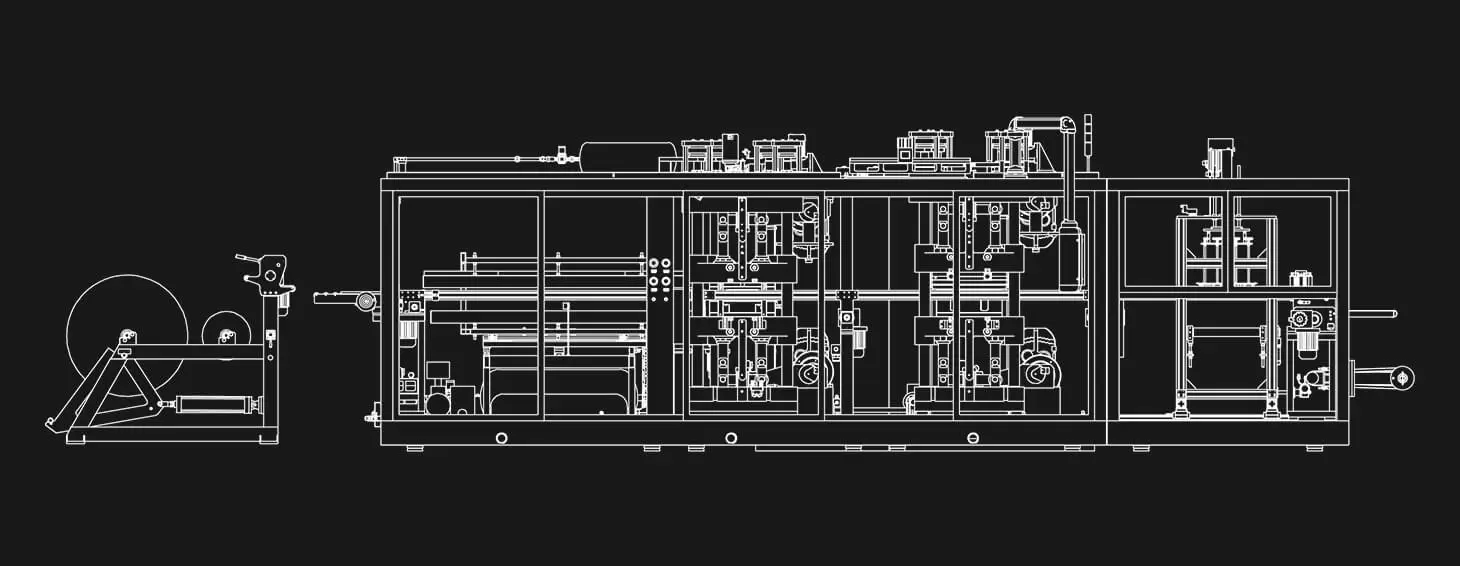

Diagrama de línea TTF-820A
Diagrama de líneas de la máquina termoformadora TTF-820A

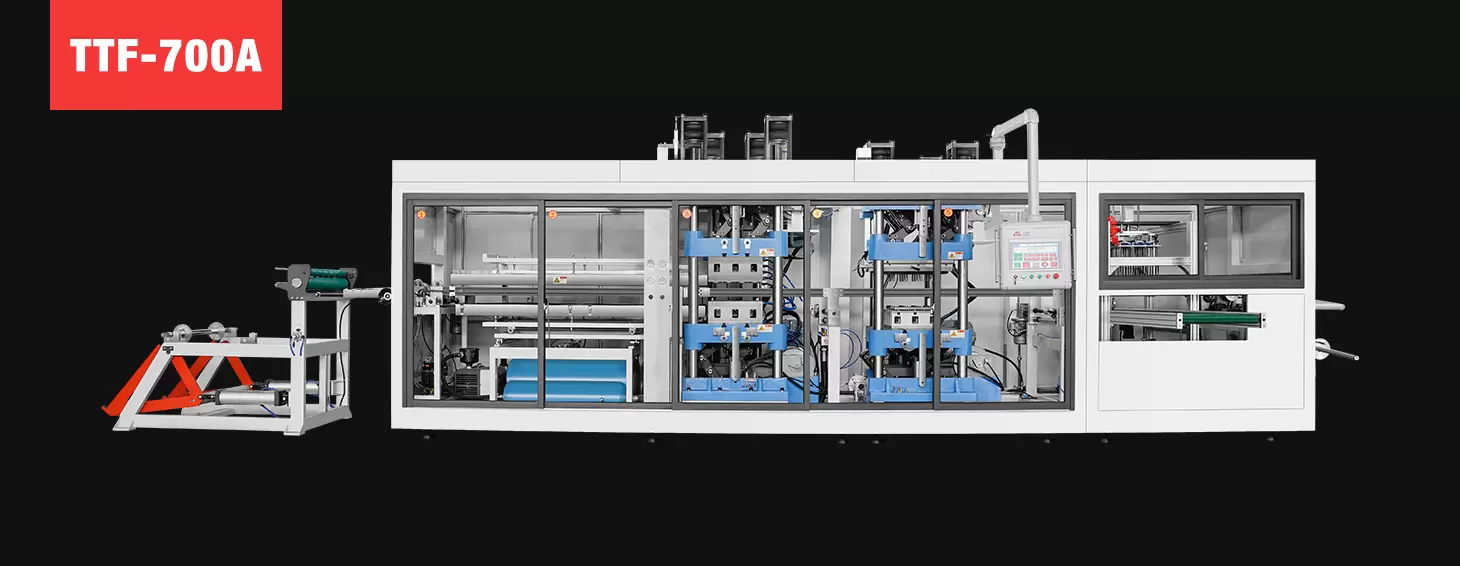

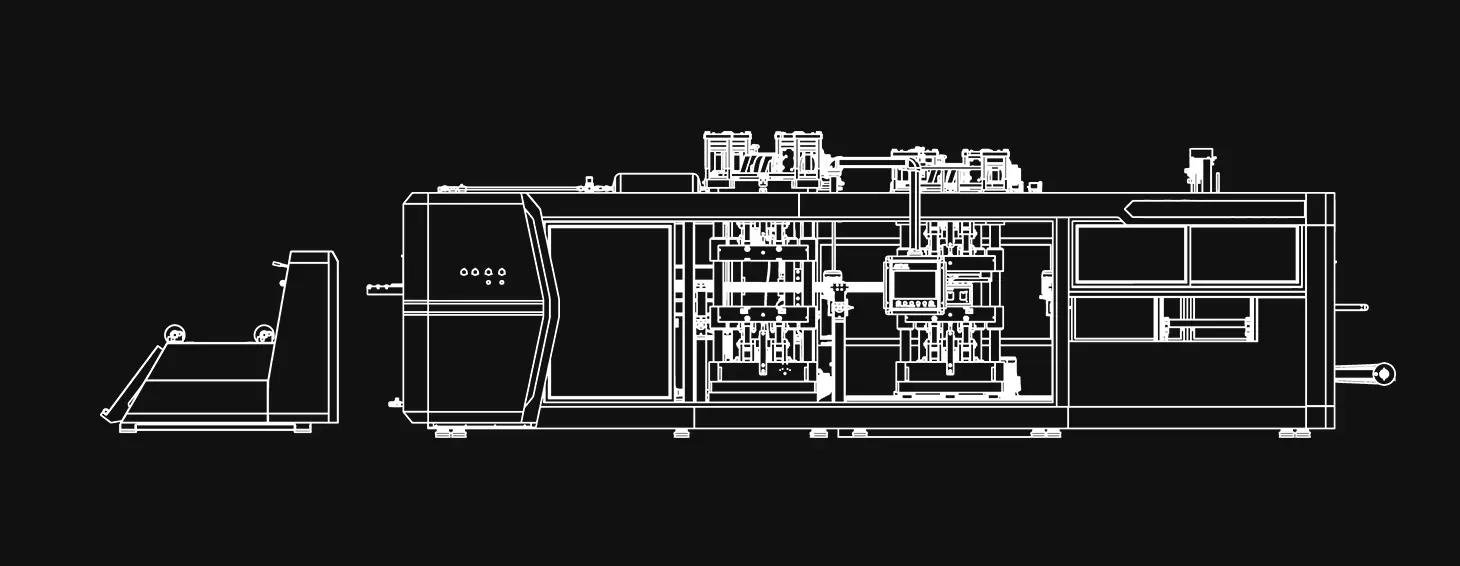

Diagrama de línea TTF-700A
Line diagram of TTF-700A thermoforming machine

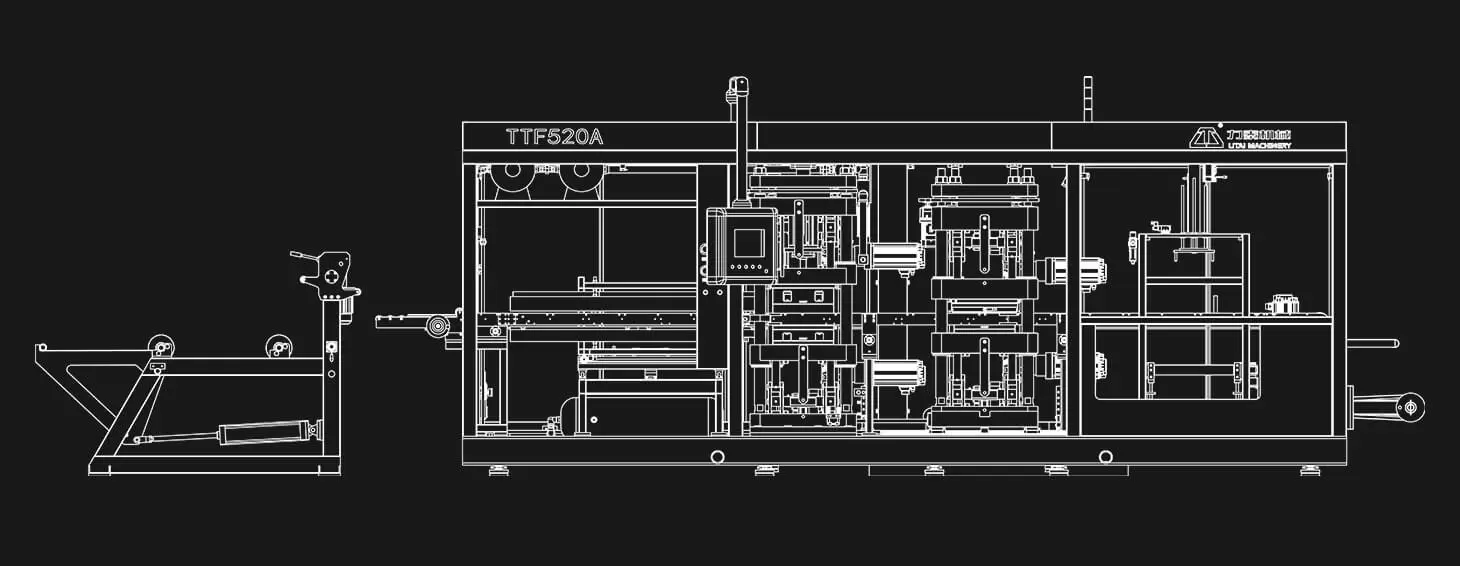

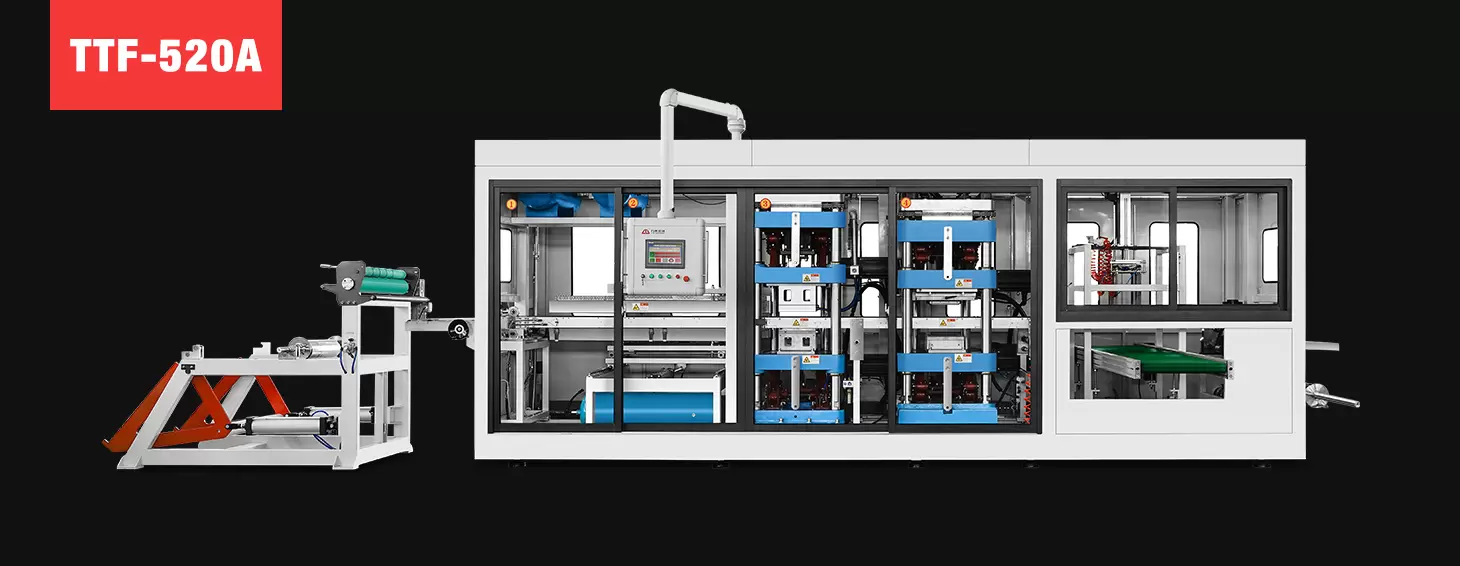

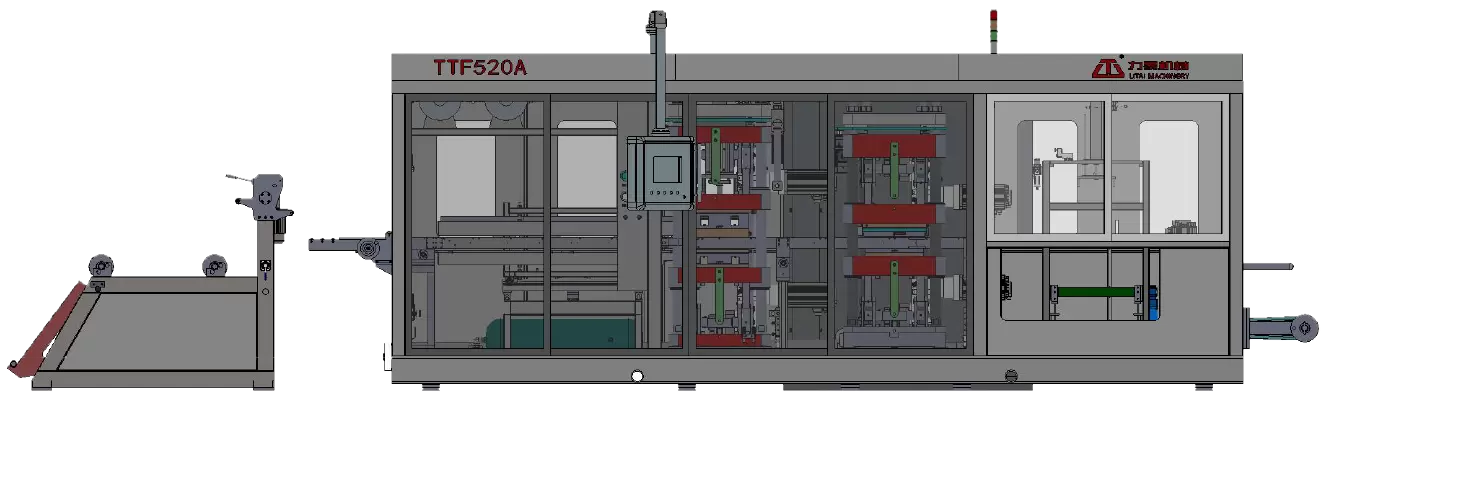

Diagrama de líneas TTF-520A
diagrama de línea de la máquina de termoformado TTF-520A
Solicitud

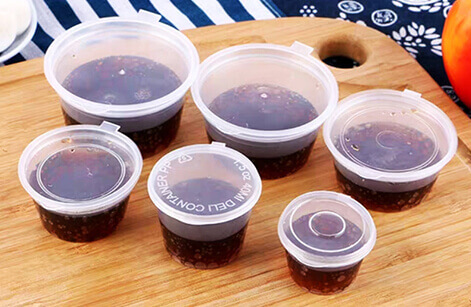

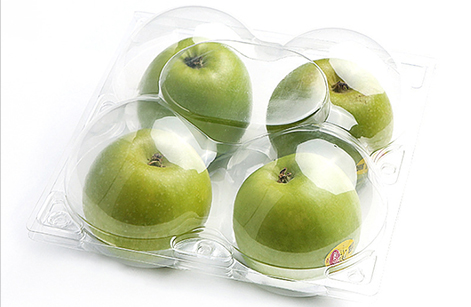

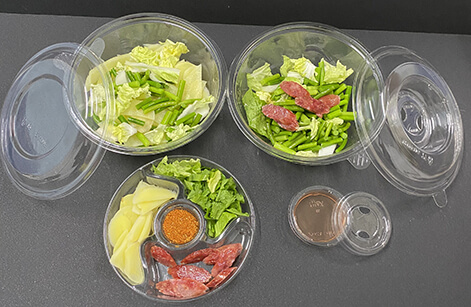

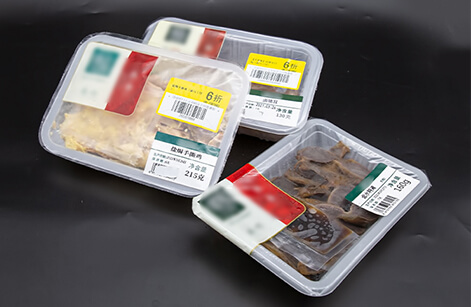

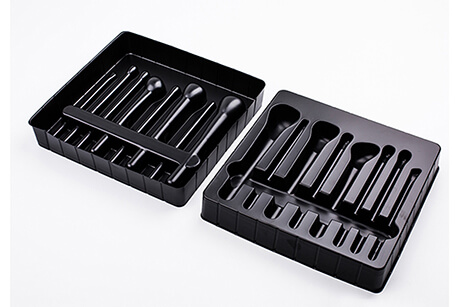

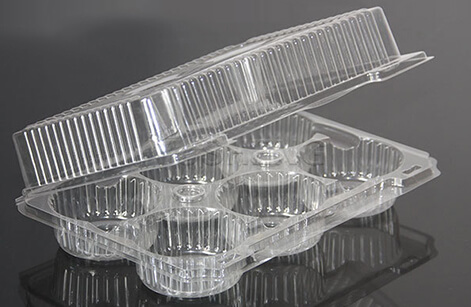

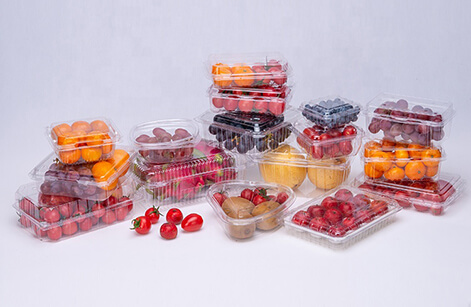

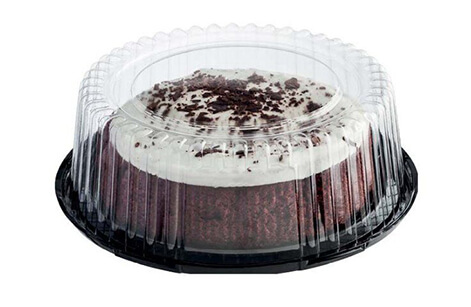

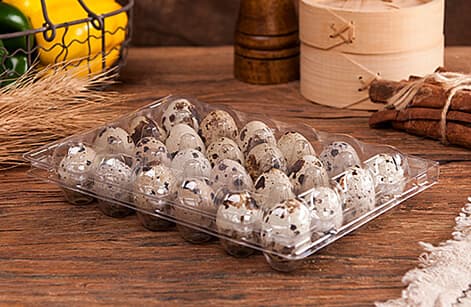

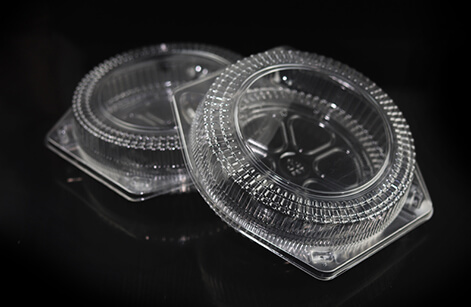

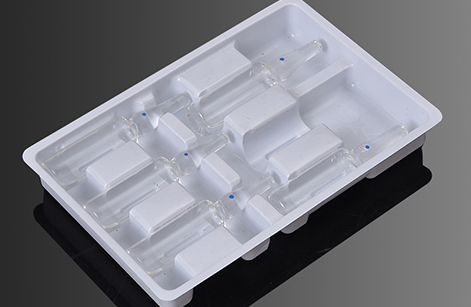

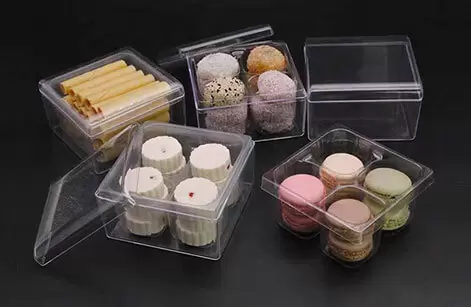

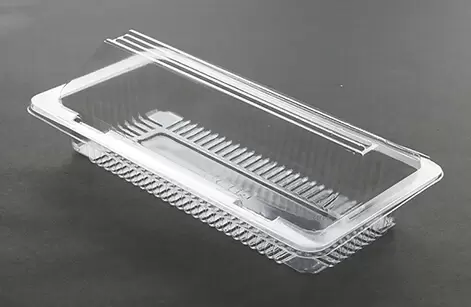

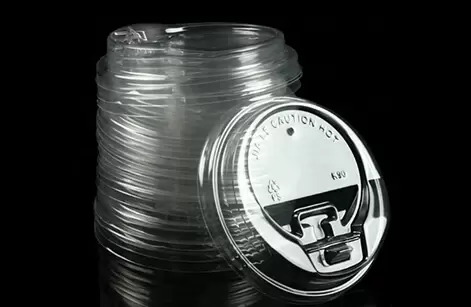

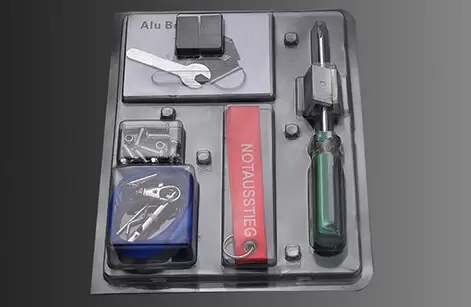

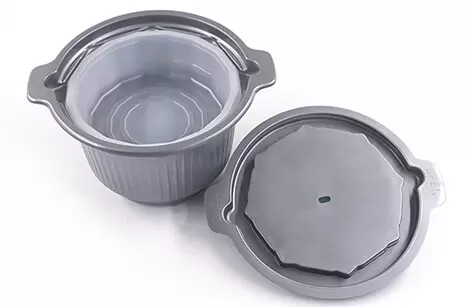

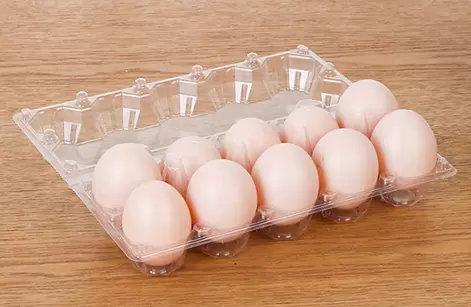

La máquina de termoformado completamente automática de la serie TTF es nuestro último producto central desarrollado. La máquina combina formación, punzonado, corte y apilado en el proceso. ampliamente utilizado y adecuado para la mayoría de los clientes solicitados, puede producir bandejas de plástico, contenedores, cajas, tapas, etc. La máquina está completamente impulsada por un servomotor. operación estable, bajo nivel de ruido, alta eficiencia, alta calidad.

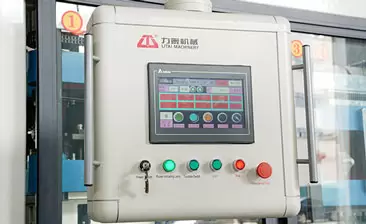

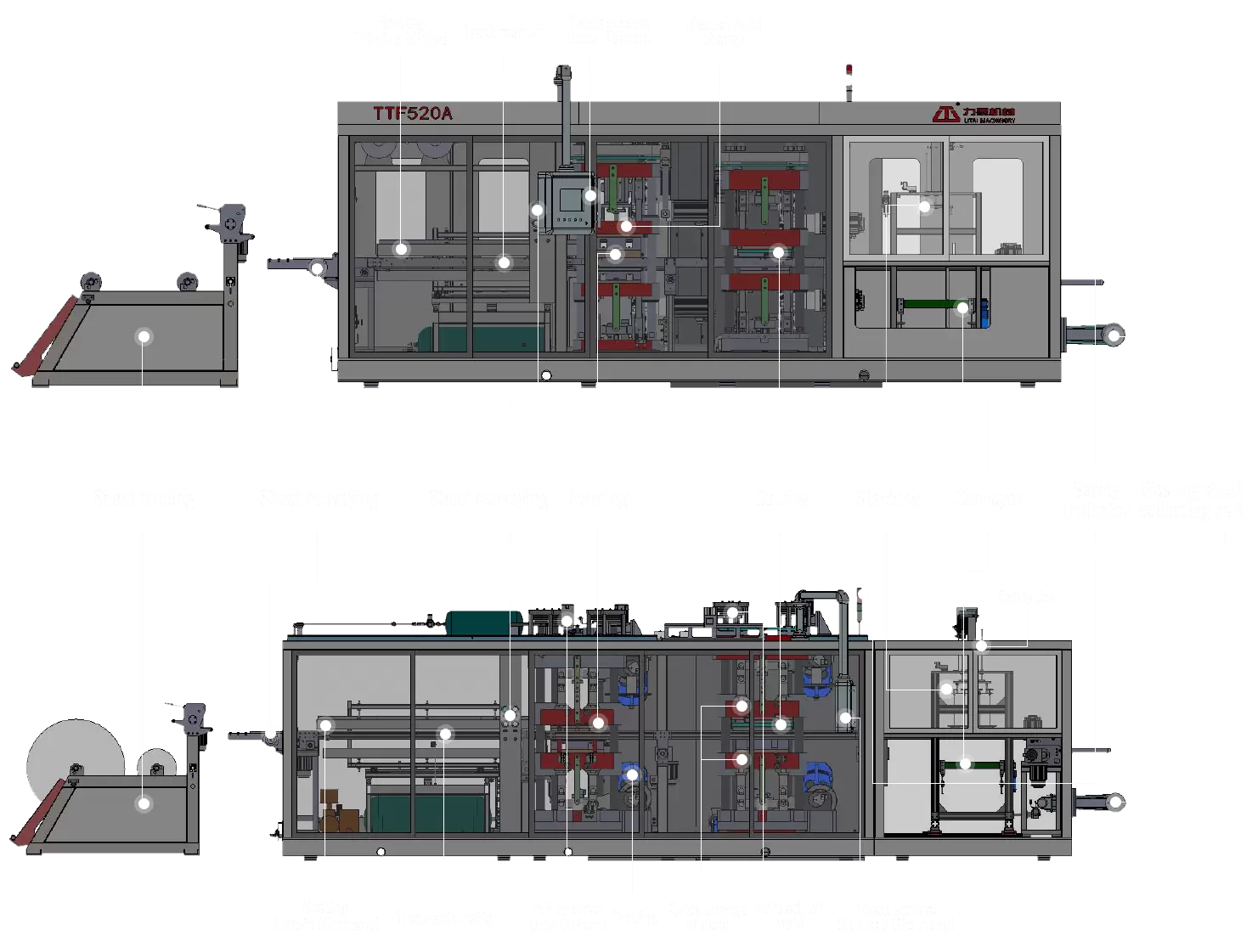

Pantalla táctil:
Detla (Taiwán) Pista: manual Molde manual
cambiar
  • Alimentación de hojas
  • Transporte de chapa

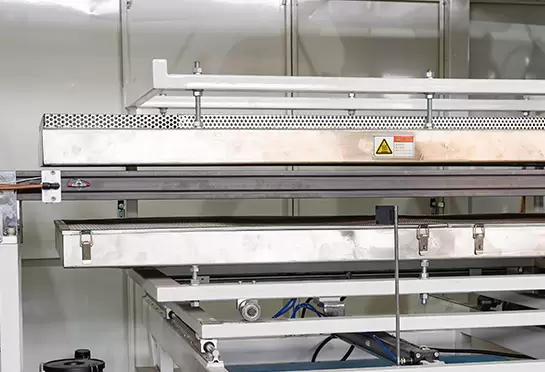

  • Calefacción:
    Trimble (China)
  • Pista:manual
  • Pantalla táctil:
    Detla (Taiwán)
  • Molde manual
    cambiar
  • Formando
  • Corte
  • Apilado
  • Seguridad
    indicador
  • Transportador
  • Desperdicio de hoja
    parte de recolección

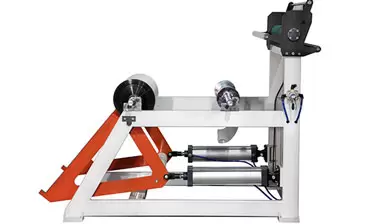

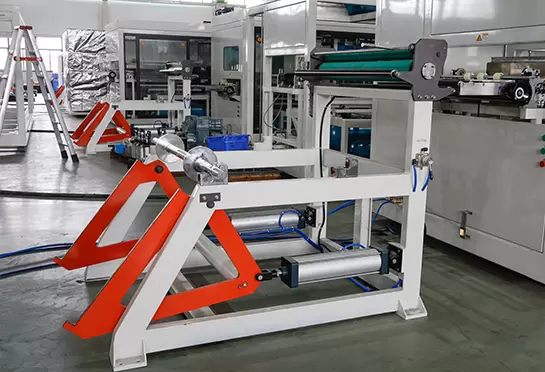

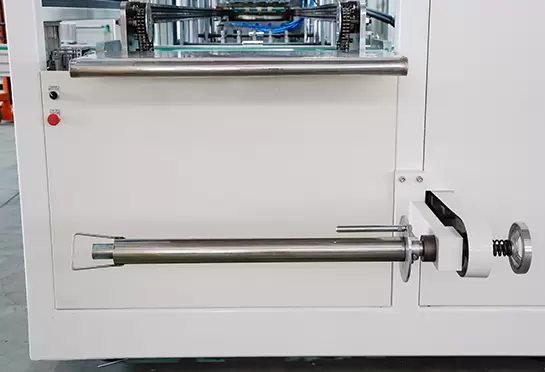

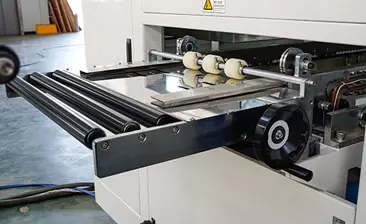

Alimentación de hojas
Alimentación de hojas
Transporte de chapa
Transporte de chapa

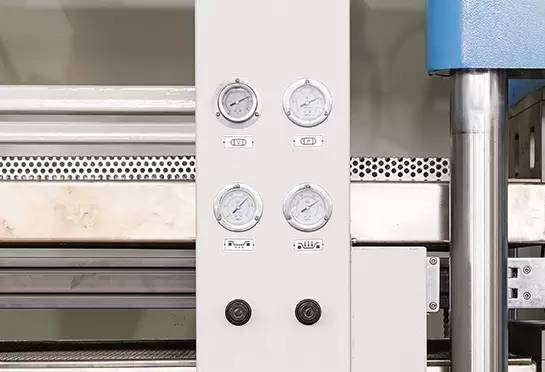

Barómetro
Barómetro

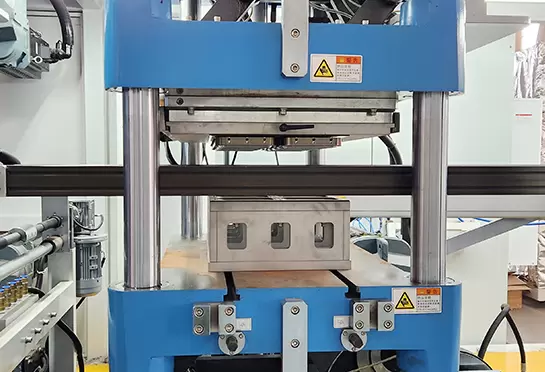

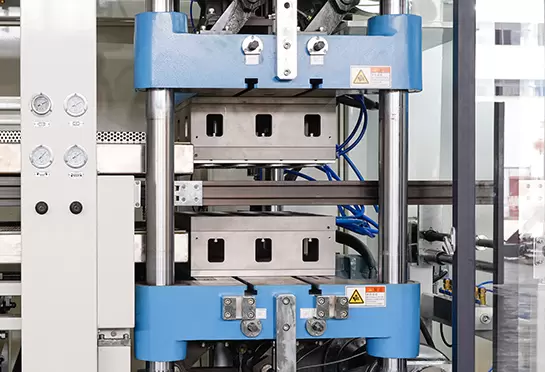

Formando
Formando

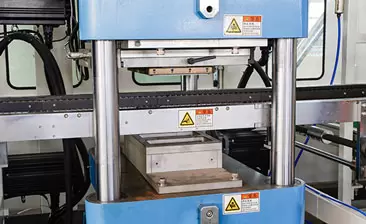

Corte
Corte
Apilado
Apilado

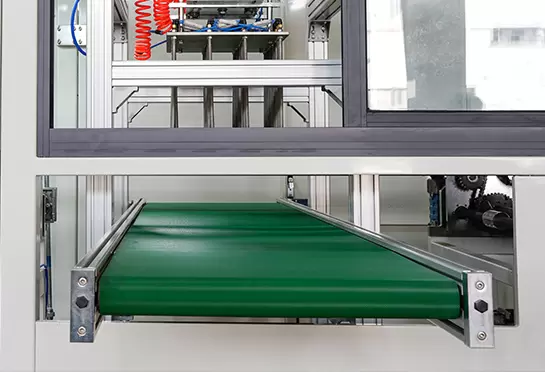

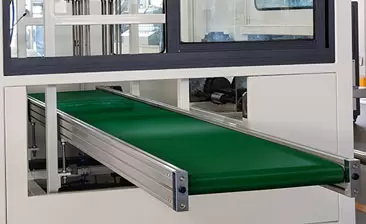

Transportador
Transportador

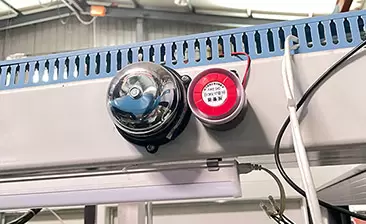

Seguridad
indicador
Seguridad
indicador

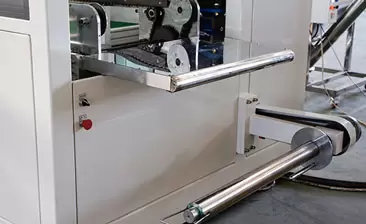

Desperdicio de hoja
parte de recolección
Desperdicio de hoja
parte de recolección
  • Alimentación de hojas
  • Transporte de chapa
  • Calefacción:
    Erstein (Alemania)
  • Pista:automática
  • Barómetro

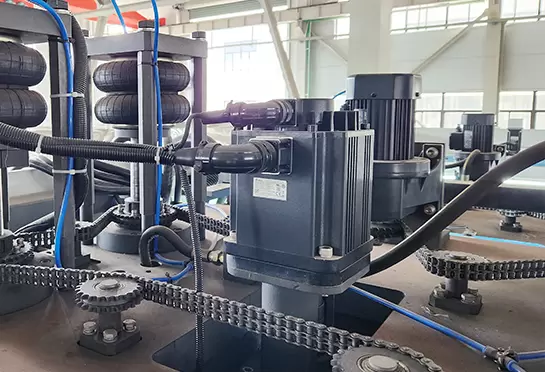

  • Servo de tracción hacia arriba:
    Detla (Taiwán)
  • Formando
  • Turbina
  • Cambio rápido
    de moho
  • Cambio rápido
    de moho
  • Ajuste automático
    moho
  • Corte

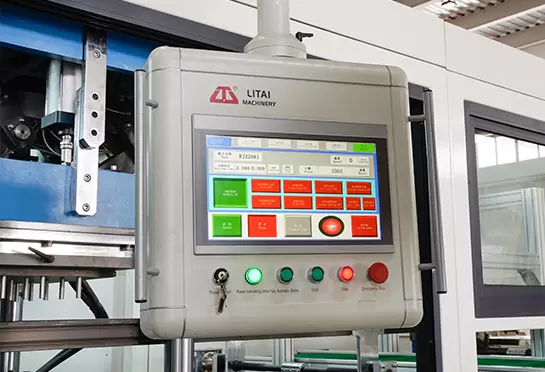

  • Pantalla táctil:
    Siemens (Alemania)
  • Seguridad
    indicador
  • Apilado
  • Transportador
  • Indicador de seguridad
  • Desperdicio de hoja
    parte de recolección
Servo pull up del barómetro
Detla (Taiwán)Pista: automáticaCambio rápido
del molde Ajuste automático
MoldeTurbinaPantalla táctil:
Siemens (Alemania)

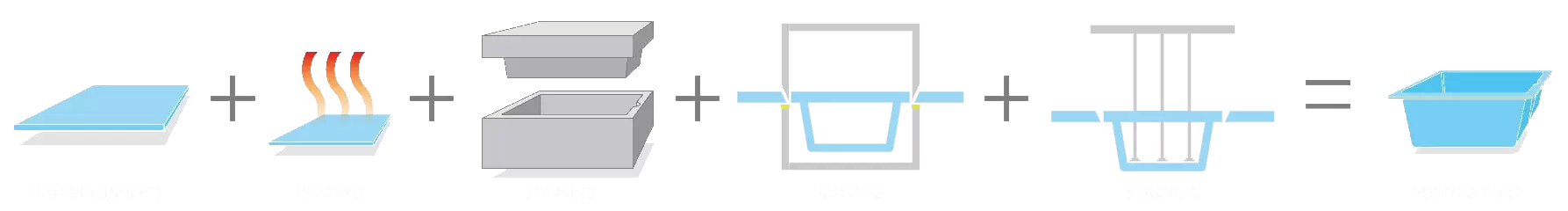

máquina de termoformado de tres estaciones Esquema del proceso de moldeo

RESUMEN DE LA MÁQUINA

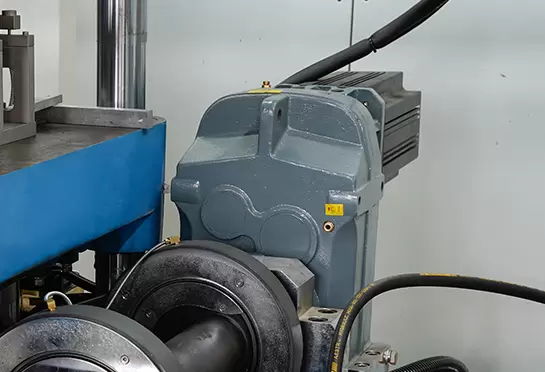

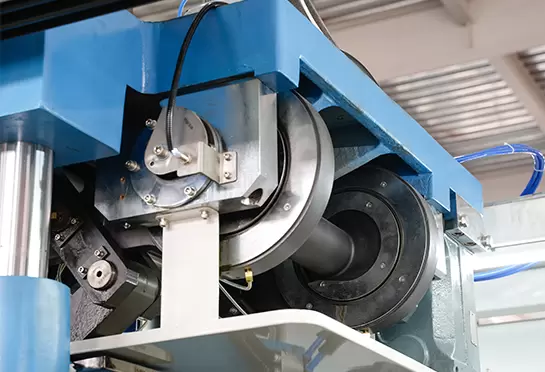

  • Cada estación es impulsada por la estructura de articulación de manivela excéntrica.
  • La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.

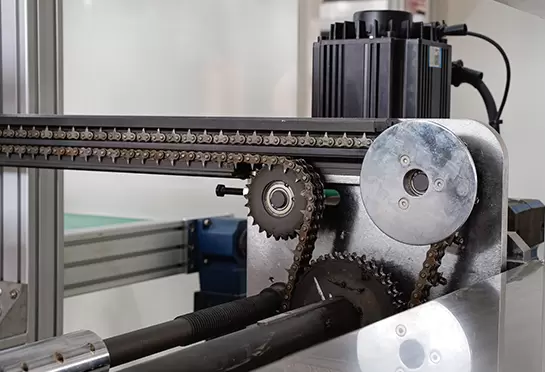

  • La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua.

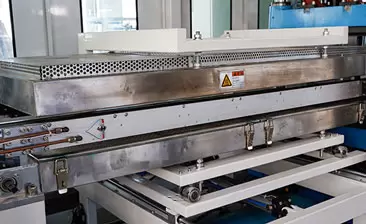

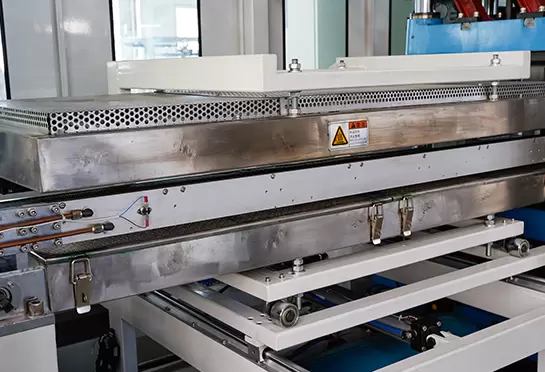

  • La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.

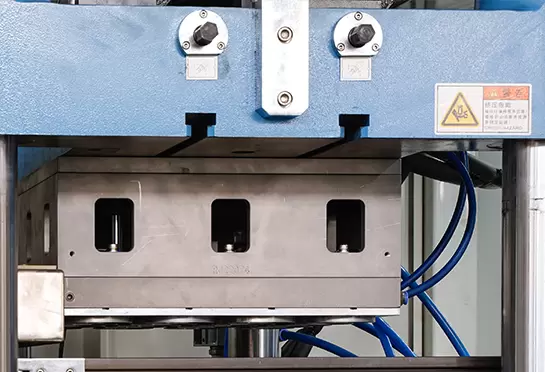

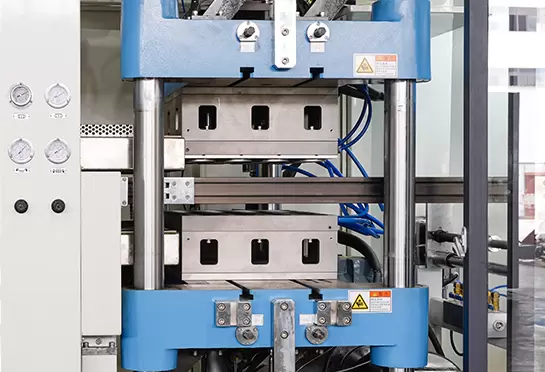

  • Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.

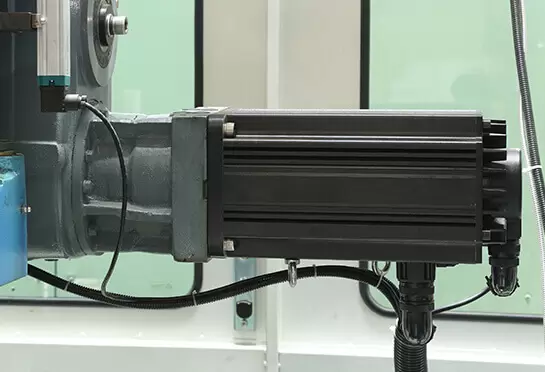

  • Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina.

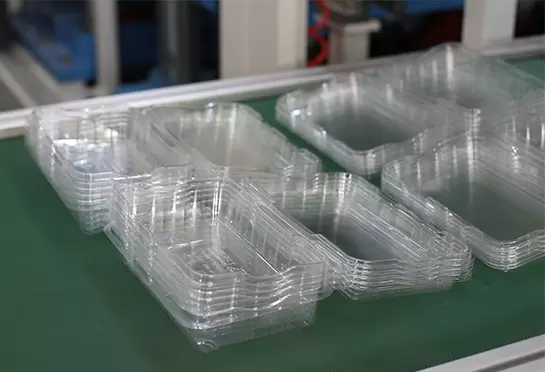

  • El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable.

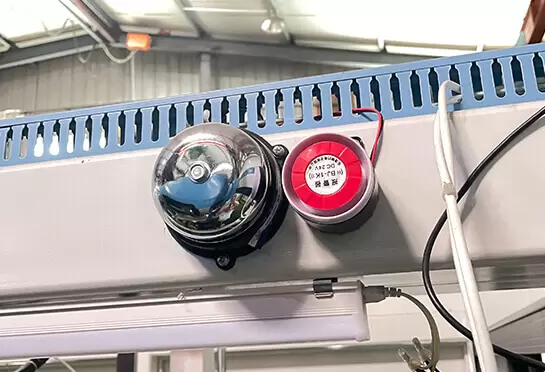

  • Hay una función de alarma de las puertas correderas.
  • Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.
Cada estación es impulsada por la estructura de articulación de manivela excéntrica. Cada estación es impulsada por la estructura de articulación de manivela excéntrica.
La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción. La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.
La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua. La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua.
La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃. La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.
Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde. Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.
Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina. Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina.
El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable. El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable.
Hay una función de alarma de las puertas correderas. Hay una función de alarma de las puertas correderas.
Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde. Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.
