Máquina de termoformado de cuatro estaciones

Máquina de termoformado de cuatro estaciones
Fabricación y venta de industria y comercio.
  • EQUIPOS AUXILIARES
    Enfriador 15F
    Enfriar moldes, rieles y sistemas hidráulicos mientras la máquina está en funcionamiento

    Refrigerante: R22

    Ventilador de refrigeración: 0,55 kW x 2

    Volumen del tanque de agua: 150L

    Potencia nominal: 13,6 kw

    Fuente de alimentación: 3PH-380V/50Hz

    Dimensiones: L1500xW850xH1450mm

    Peso: 750 kg

  • EQUIPOS AUXILIARES
    Tanque de aire 1m³
    Una parte auxiliar del sistema de compresión de aire para mantener estable la presión del aire.

    Volumen: 1,0 m³

    Presión: 0,8 Mpa

    Temperatura de diseño: 150 ℃

    Altura total: 2400 mm

    Diámetro interior: 800 mm

    Interfaz de válvula de alivio: Rp 11/2

    Interfaz de válvula de drenaje: R 1/2

  • EQUIPOS AUXILIARES
    Compresor de aire
    TK-3.6
    Obtenga suficiente aire durante el moldeo

    Presión de trabajo: 0,8 Mpa

    Desplazamiento de aire: 3,6 m³/min

    Potencia del motor: 3PH-380V/50Hz

    Dimensiones: 1150x900x1350mm

    Fuente de alimentación: 3PH-380V/50Hz

    Método de enfriamiento: enfriado por aire

    Cantidad de lubricante: aproximadamente 27L

PARÁMETRO TÉCNICO PRINCIPAL
Modelo
Área de formación520 mm x 400 mm700 mm x 550 mm
Profundidad de formación (máx.)110 mm120 mm
El grosor de una hoja0,2-2,0 mm0,2-2,0 mm
Velocidad de formación (máx.)30 veces/min35 veces/min
Presión del aire0.6-0.8mpa0.6-0.8mpa
Consumo de aire3,0 m³/min3,6 m³/min
Consumo de agua0,7 m³/hora0,7 m³/hora
Ancho de hoja (Máx.)550 mm730 mm
Hoja adecuadaPP, PS, CADERAS, PET, PVC, PLA, etc.PP, PS, CADERAS, PET, PVC, PLA, etc.
Fuente de alimentaciónCA 380 V, 50 Hz, trifásico, cuatro hilosCA 380 V, 50 Hz, trifásico, cuatro hilos
Potencia utilizada55Kw105Kw
Potencia nominal110Kw210Kw
Poder de calefacción75Kw118Kw
ProcedimientoFormación-punzonado-corte-apiladoFormación-punzonado-corte-apilado
DimensiónL11000*W4600*H2700mmL9700*W4600*H2700mm
PesoAcerca de 11,0 TAcerca de 25,0 T
Modelo
Área de formación (máx.)
Profundidad de formación (máx.)
El grosor de una hoja
Velocidad de formación (máx.)
Presión del aire
Consumo de aire
Consumo de agua
Ancho de hoja (Máx.)
Hoja adecuada
Fuente de alimentación
Potencia utilizada
Poder de calefacción
Potencia nominal
Procedimiento
Dimensión
Peso
700 mm x 550 mm
120 mm
0,2-1,6 mm
30 veces/min
0.6-0.8mpa
3,6 m³/min
0,7 m³/hora
730 mm
PP, PS, CADERAS, PET, PVC, PLA, etc.
CA 380 V, 50 Hz, trifásico, cuatro hilos
105Kw
118Kw
210Kw
Alimentación-Calentamiento- Formado-Punzonado-Corte-Apilamiento-Reciclado
L13000*W4500*H2800mm
Acerca de 25T
700 mm x 550 mm
120 mm
0,2-1,6 mm
30 veces/min
0.6-0.8mpa
3,6 m³/min
0,7 m³/hora
730 mm
PP, PS, CADERAS, PET, PVC, PLA, etc.
CA 380 V, 50 Hz, trifásico, cuatro hilos
105Kw
118Kw
210Kw
Alimentación-Calentamiento- Formado-Punzonado-Corte-Apilamiento-Reciclado
L13000*W4500*H2800mm
Acerca de 25T
  • Alta seguridad
  • Alta estabilidad
  • Bajo nivel de ruido
  • Energía baja
    consumo
  • Alta utilización
  • Completamente automático
Diagrama de línea TTF-820AF
Diagrama de líneas de la máquina termoformadora TTF-700AF

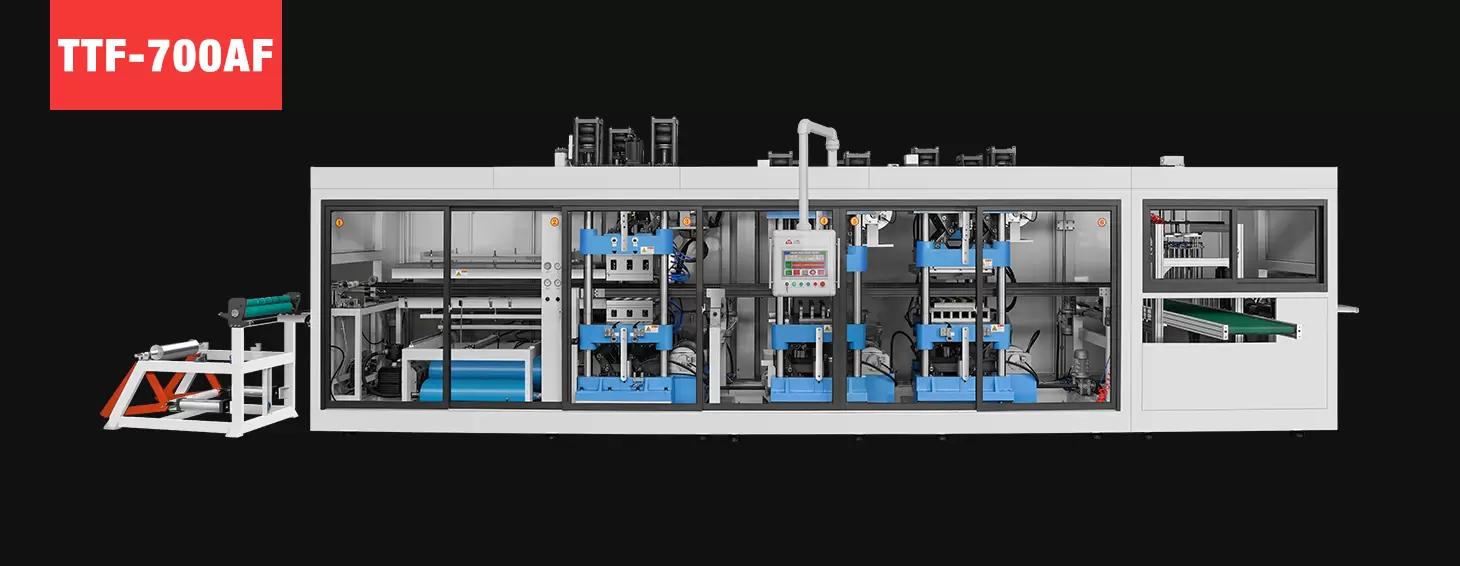

Diagrama de líneas TTF-700AF
Diagrama de líneas de la máquina termoformadora TTF-700AF
Diagrama de línea TTF-520AF
Diagrama de líneas de la máquina termoformadora TTF-520AF
Solicitud

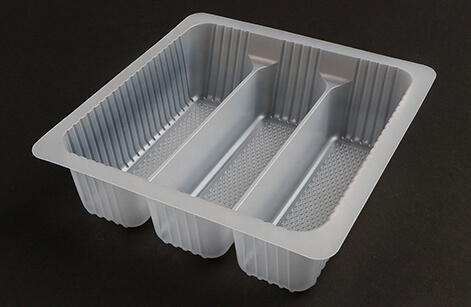

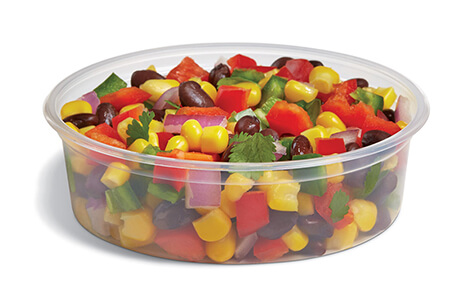

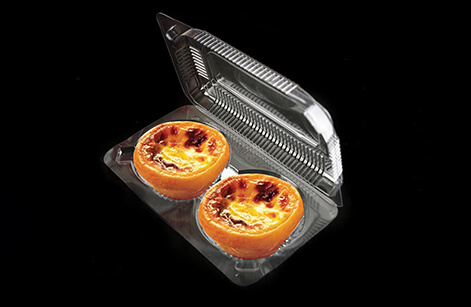

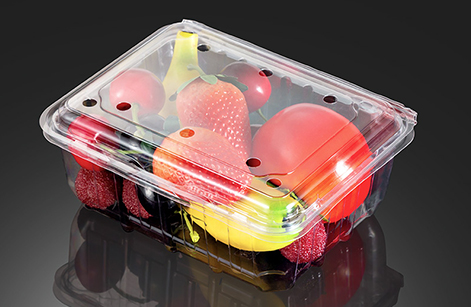

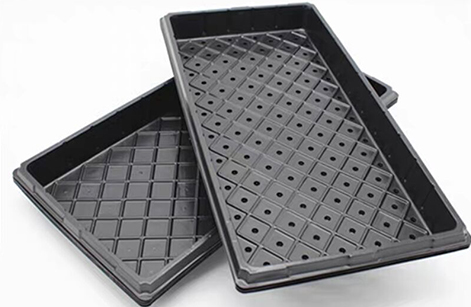

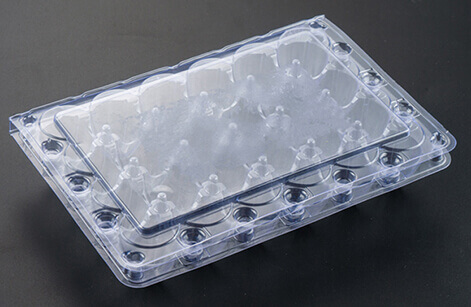

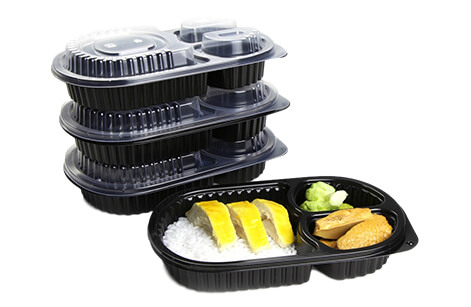

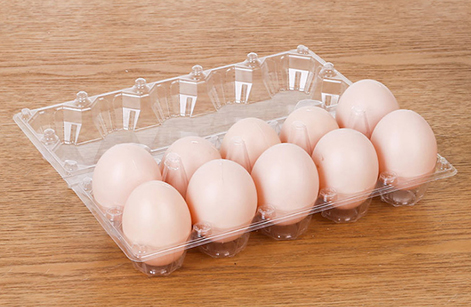

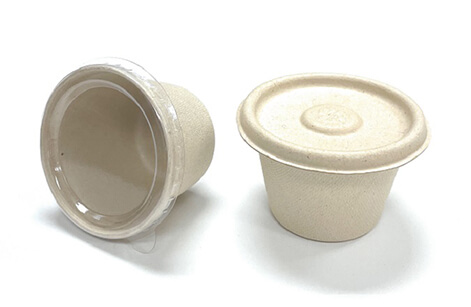

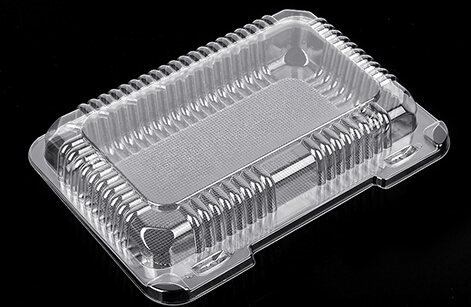

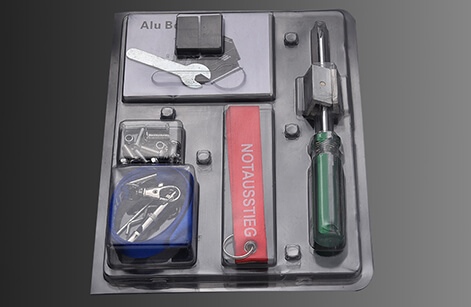

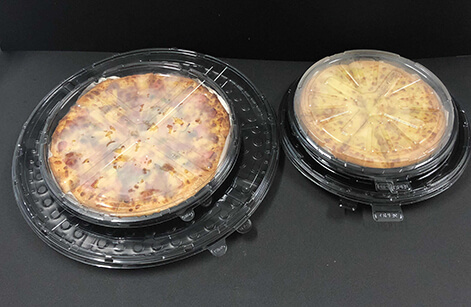

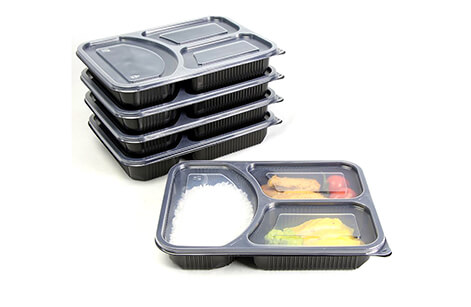

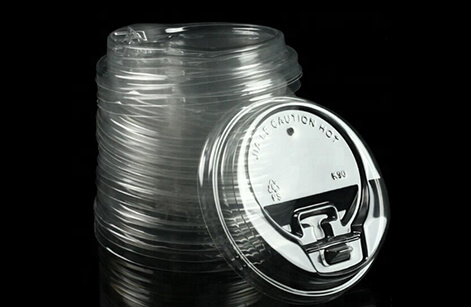

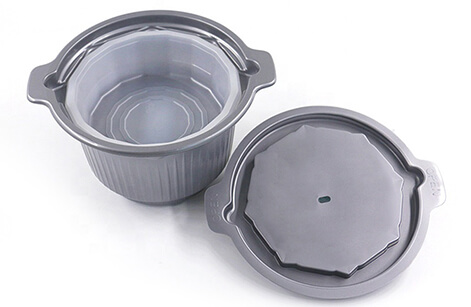

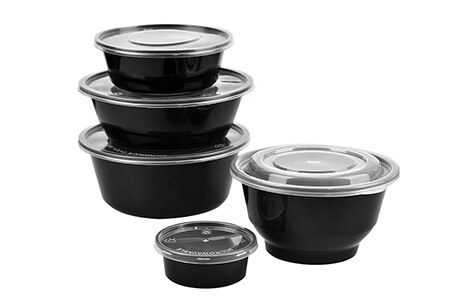

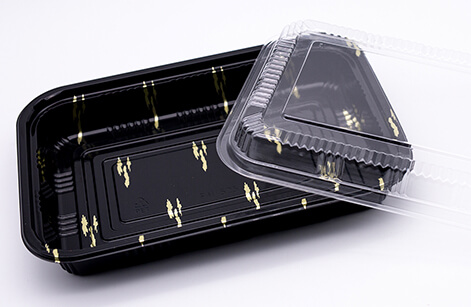

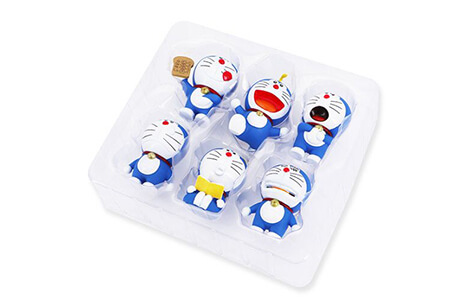

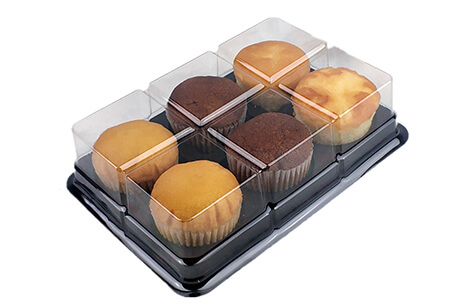

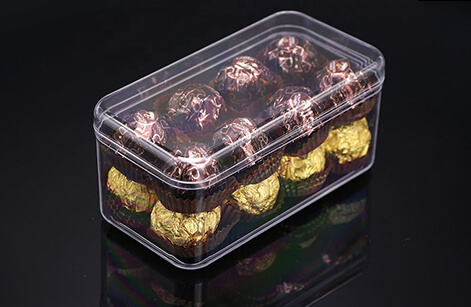

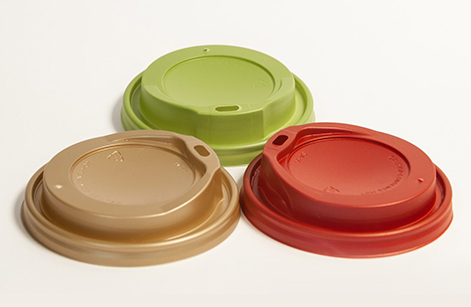

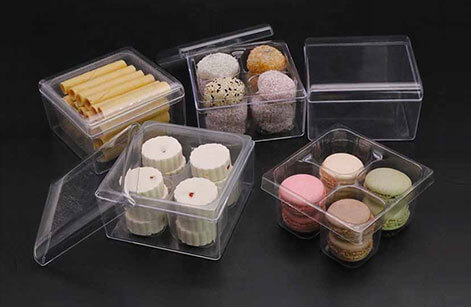

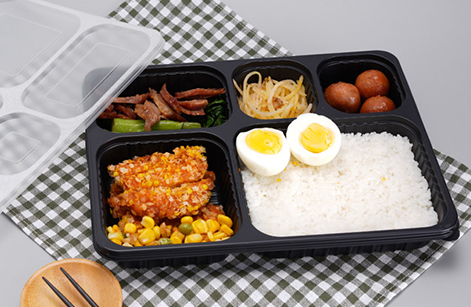

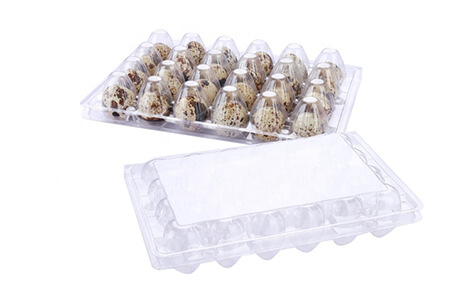

La máquina de termoformado completamente automática de la serie TTF es nuestra última producto principal desarrollado. La máquina de termoformado de plástico combina la formación, el punzonado, el corte y el apilamiento en el proceso. Para la producción de productos de plástico desechables. Adecuado para la mayoría de los pedidos del cliente, puede producir bandejas de plástico, contenedores de concha, loncheras, cajas de frutas con agujeros laterales, tapas, bandejas de ampollas, cajas de fresas y arándanos, etc., contenedores de plástico con agujeros. La máquina está completamente accionada por un servomotor. Operación estable, bajo nivel de ruido, alta eficiencia, alta calidad.

Pantalla táctil:
Detla (Taiwán) Pista: manual Molde manual
cambiar
Máquina termoformadora de cuatro estaciones
  • Transporte de chapa
    Máquina termoformadora de cuatro estaciones
  • Transporte de chapa
  • Calefacción:
    Trimble (China)
  • Pista:manual

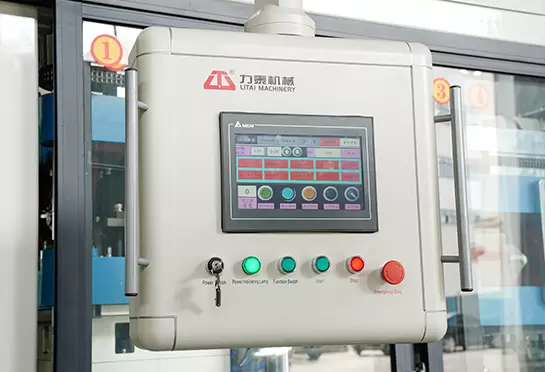

  • Pantalla táctil:
    Detla (Taiwán)
  • Molde manual
    cambiar

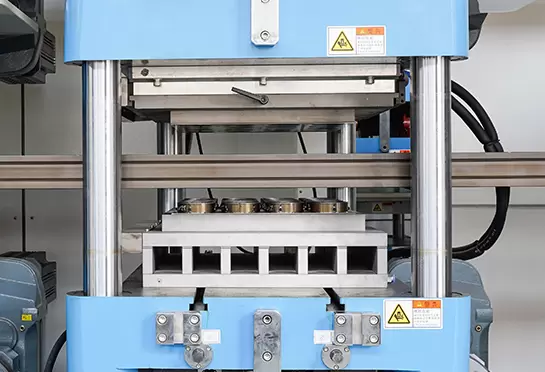

  • Formando
  • Puñetazos
  • Corte
  • Apilado
  • Seguridad
    indicador
  • Transportador
  • Desperdicio de hoja
    parte de recolección

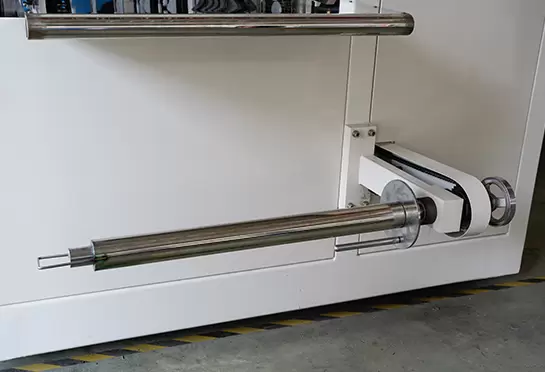

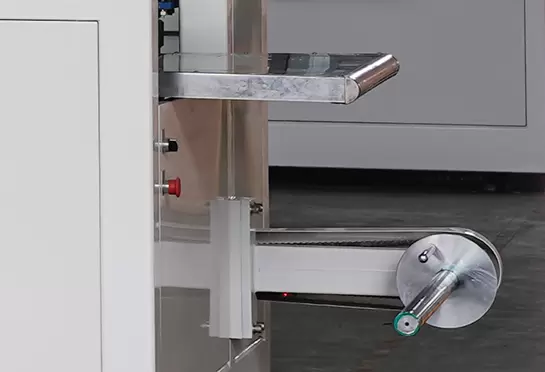

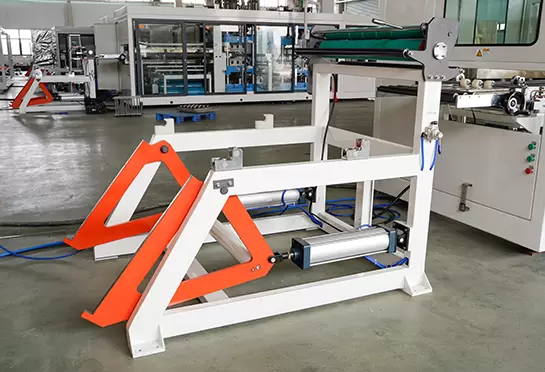

Alimentación de hojas
Alimentación de hojas

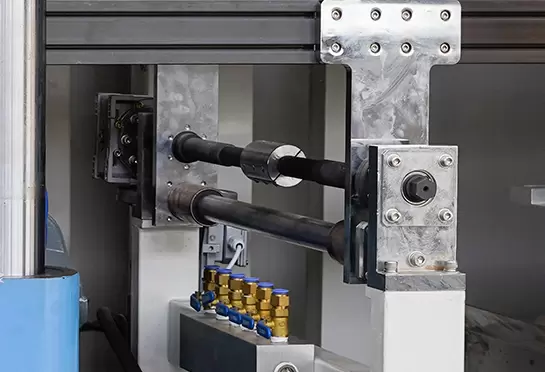

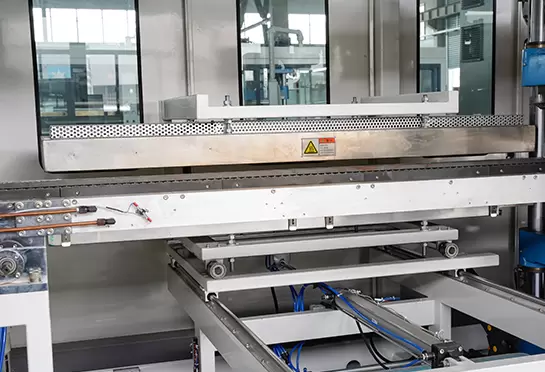

Transporte de chapa
Transporte de chapa
Calefacción:
Elstein (Alemania)
Calefacción:
Elstein (Alemania)

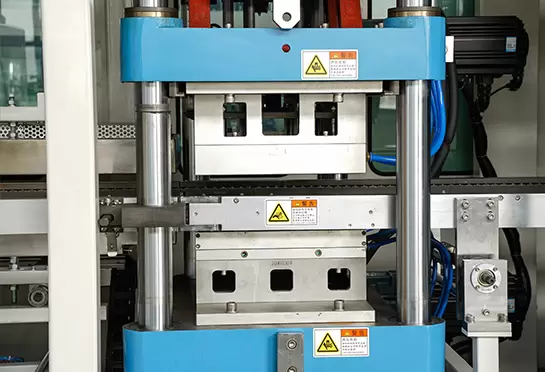

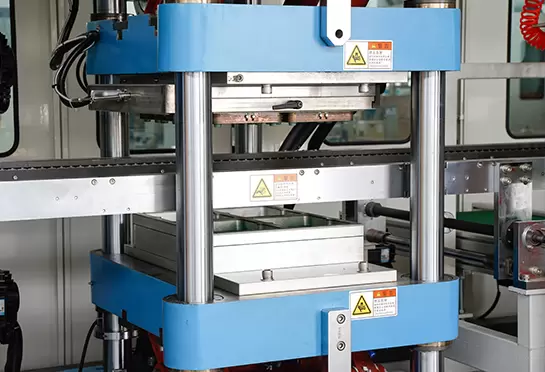

Formando
Formando

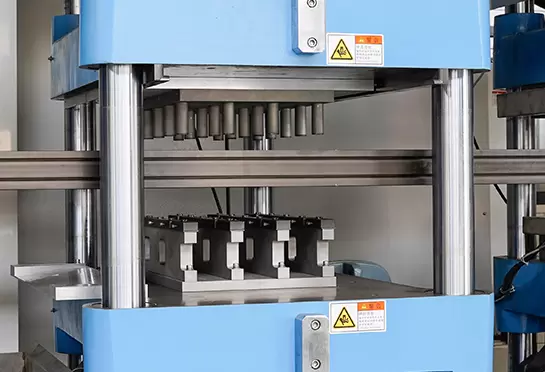

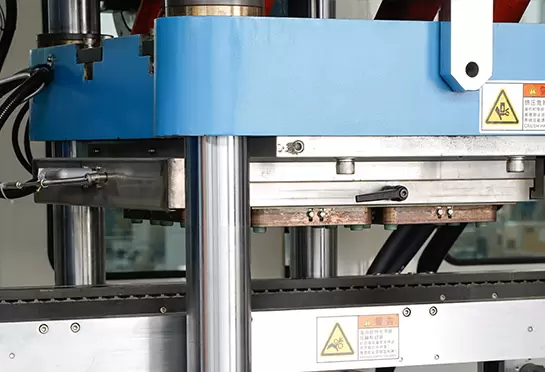

Puñetazos
Puñetazos

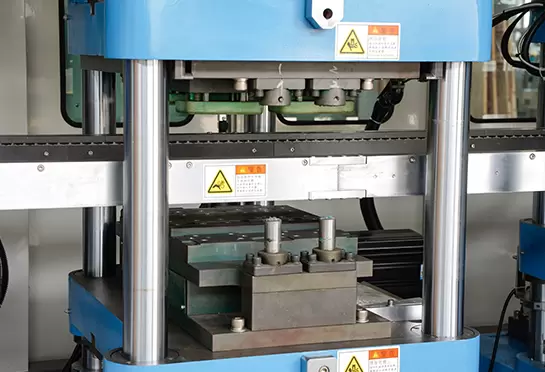

Corte
Corte

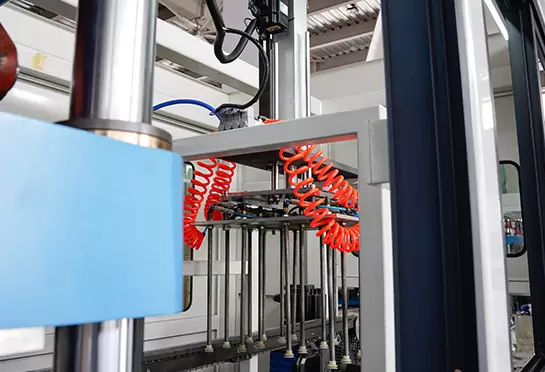

Apilado
Apilado

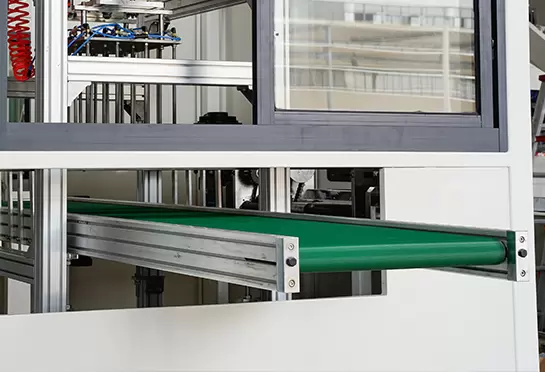

Transportador
Transportador
Seguridad
indicador
Seguridad
indicador
Desperdicio de hoja
parte de recolección
Desperdicio de hoja
parte de recolección
  • Alimentación de hojas
  • Transporte de chapa
  • Calefacción:
    Erstein (Alemania)
  • Pista:automática
  • Barómetro
  • Servo de tracción hacia arriba:
    Detla (Taiwán)
  • Formando
  • Puñetazos
  • Rueda excéntrica
  • Cambio rápido de molde
  • Indicador de seguridad
  • Ajuste automático
    moho
  • Corte
  • Pantalla táctil:
    Siemens (Alemania)
  • Seguridad
    indicador
  • Apilado
  • Transportador
  • Desperdicio de hoja
    parte de recolección
  • Seguridad
    Indicador
  • Cambio rápido de molde
Servo pull up del barómetro:
Detla (Taiwán) Pista: automática Cambio rápido
del molde Pantalla táctil:
Siemens (Alemania) Excéntrico
Rueda de ajuste automático
moho

máquina de termoformado de cuatro estaciones Esquema del proceso de moldeo

RESUMEN DE LA MÁQUINA
  • Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina.
  • Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.
  • La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.
  • La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua.
  • La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.
  • Cada estación es impulsada por la estructura de articulación de manivela excéntrica.
  • Hay una función de alarma de las puertas correderas.
  • El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable.
Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina. Cada servomotor tiene protección de sobrecarga para el exceso de trabajo de la máquina.
Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde. Hay un dispositivo de cambio de molde rápido, que acorta extremadamente el tiempo de cambio de molde.
La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃. La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.
La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua. La cadena dentada de 65#Mn, que ayuda a transportar la chapa. Rieles de aluminio con refrigeración por agua, ahorra agua.
La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción. La parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.
Cada estación es impulsada por la estructura de articulación de manivela excéntrica. Cada estación es impulsada por la estructura de articulación de manivela excéntrica.
Hay una función de alarma de las puertas correderas. Hay una función de alarma de las puertas correderas.
El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable. El baricentro bajo y la altura de los productos terminados, así como el funcionamiento constante, garantizan una operación fácil y una visualización amigable.
