Extrusora de láminas

Extrusora de láminas
Fabricación y venta de industria y comercio.
  • EQUIPO AUXILIAR

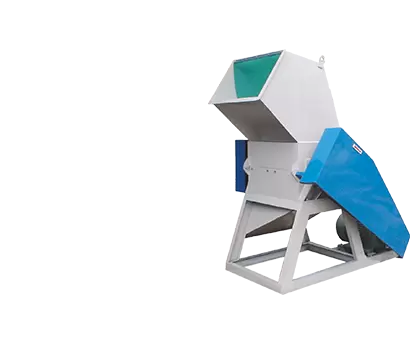

    Trituradora TP-650
    Lámina de residuos de trituración

    Capacidad de trituración: 300 kg/h

    Diámetro: 10,5 mm

    Hoja enroscada: 6 piezas

    Hoja fija: 4 piezas

    Potencia del motor: 15 kW

    Fuente de alimentación: 3PH-380V/50Hz

    Dimensiones: L1600 x W1200 x H2000 mm

    Peso: 500 kg

  • EQUIPO AUXILIAR

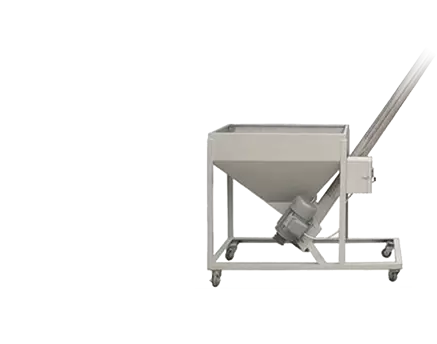

    Alimentador automático
    ZD-2000
    Alimentación automática de material

    Modelo: ZD-2000

    Producción máxima (una hora): 2000 kg

    Potencia nominal: 2,3 kW

    Fuente de alimentación: 3PH-380V/50Hz

    Dimensiones de la base: L900xW900xH700mm

    Dimensiones del tubo de acero inoxidable: L1400*D133mm

    Método de alimentación: Alimentación por tornillo

  • EQUIPO AUXILIAR
    Mezclador
    TJB-1100
    Mezcla de material de desecho y material nuevo

    Tolva: 1100 mm

    Potencia del motor: 2,2 kW

    Fuente de alimentación: 3PH-380V/50Hz

    Por salida máxima (una vez): 125 kg

    Por salida máxima (una hora): 500 kg

    Dimensiones: L1100xW1100xH1050mm

    Peso: 125 kg

  • EQUIPO AUXILIAR
    Torre de enfriamiento
    30T
    Enfriando los tres rodillos

    Modelo: 30T

    Altura: 2300 mm

    Diámetro: 1800 mm

    Potencia del motor: 1,1 kW

    Fuente de alimentación: 3PH-380V/50Hz

    Capacidad: 30T

    Peso: 100 kg

PARÁMETRO TÉCNICO PRINCIPAL
Modelo
Material adecuado MASCOTA PP picosegundo
máx. Ancho del producto 750 mm 670 mm
Espesor del producto 0,18-1,8 mm 0,3-2,0 mm
Diámetro de la varilla roscada 75 mm 110mm
Relación L/D del tornillo 40:01:00 30:01:00
máx. Producción 300-400 kg/hora 45kw
Potencia del motor principal 110kw 160 kg/h
Poder total 350kw 110kw
Fuente de alimentación CA 380 V, 50 Hz, trifásico, cuatro hilos CA 380 V, 50 Hz, trifásico, cuatro hilos
Dimensión L22500*W3200*H3600mm L11000xW2000xH1800mm
Peso Acerca de 15T Acerca de 5.8T
Modelo
  • Alta seguridad
  • Alta estabilidad
  • Bajo nivel de ruido
  • Energía baja
    consumo
  • Alta utilización
  • Completamente automático

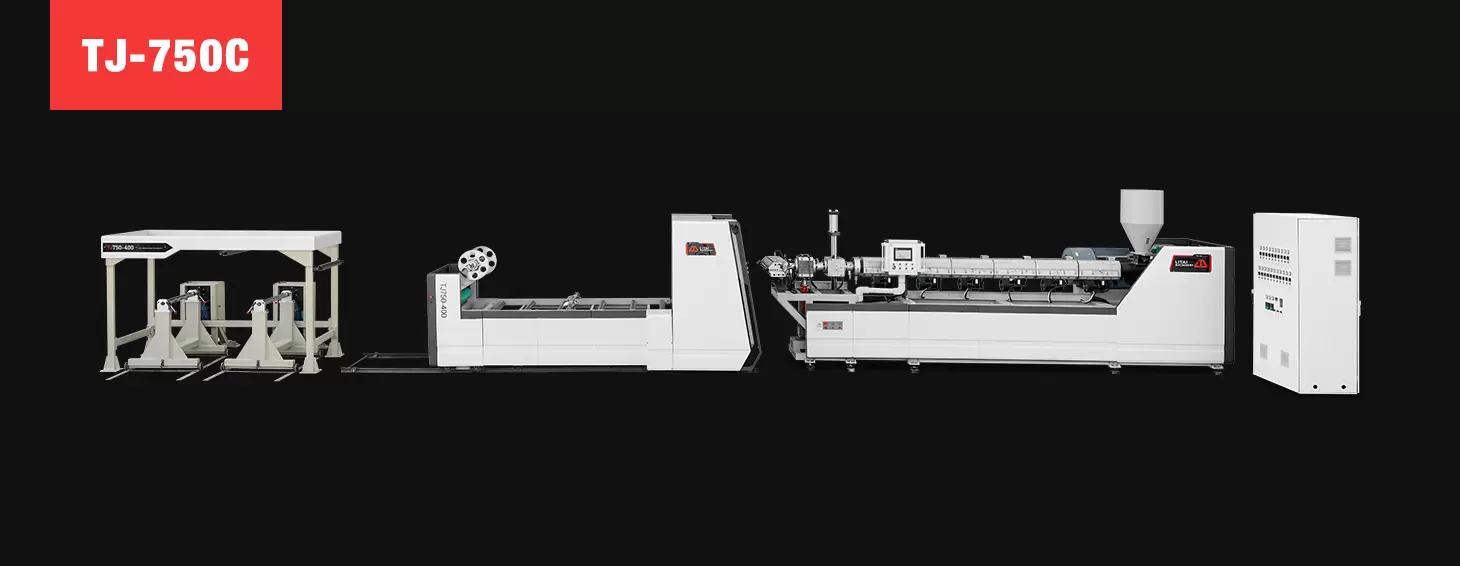

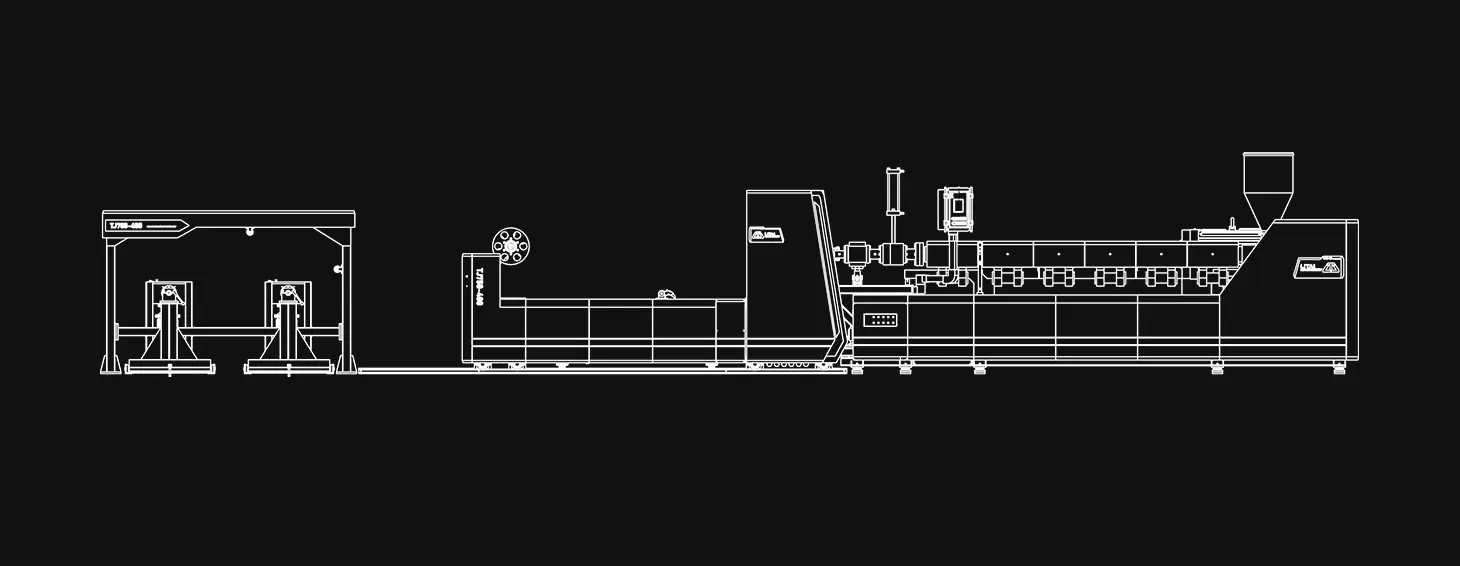

Diagrama de línea TJ-750C

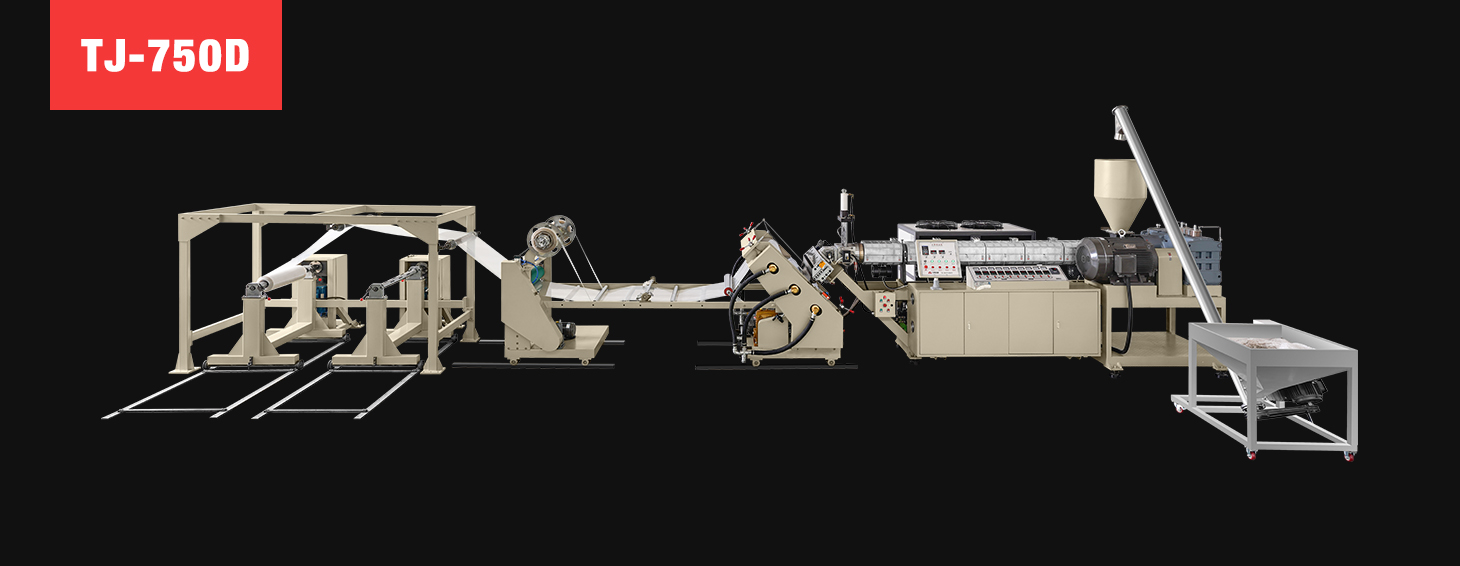

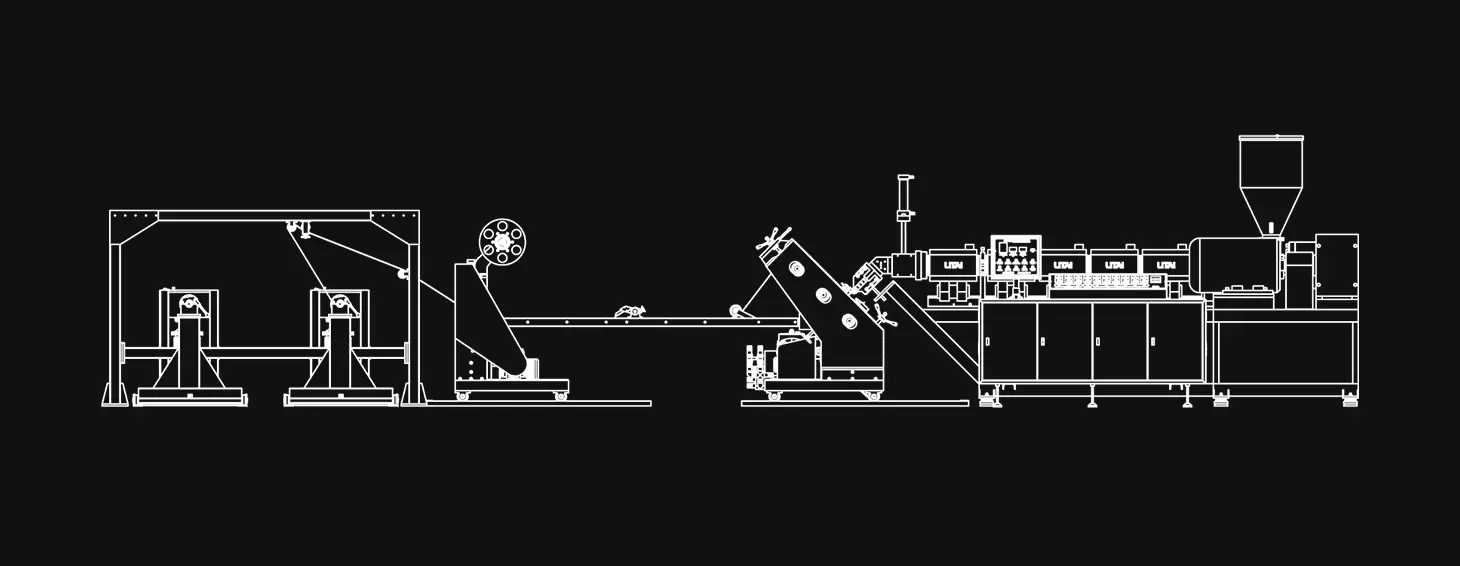

Diagrama de línea TJ-750D
Diagrama de líneas TJS-750
Solicitud

La extrusora de láminas se compone de extrusión, calandrado, tracción y laminación. Las partes principales son resistentes a la abrasión, resistentes a la corrosión, resistentes a altas temperaturas por un tratamiento especial de alta calidad. La fuerza de baja resistencia en el canal de extrusión del cabezal del troquel hace que el grosor de la hoja sea uniforme, el tanque en espiral interno en tres rodillos asegura un enfriamiento efectivo y es fácil de cambiar e instalar el cambiador de red con la unidad de presión hidráulica, sin necesidad de detener la máquina. La máquina extruye gránulos de PP/PS a láminas de PP/PS de un solo color, que se utiliza para producir productos de plástico mediante máquinas de termoformado de plástico, como vasos, recipientes para alimentos, bandejas, platos, tazones, tapas, etc.

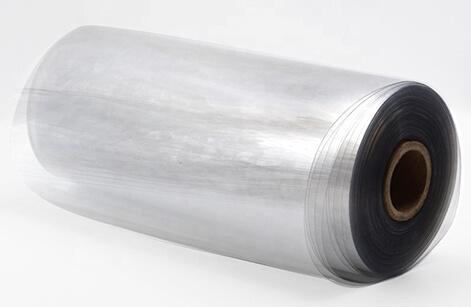

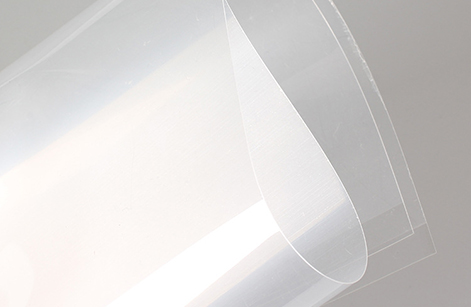

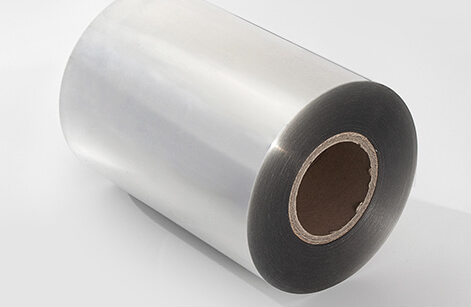

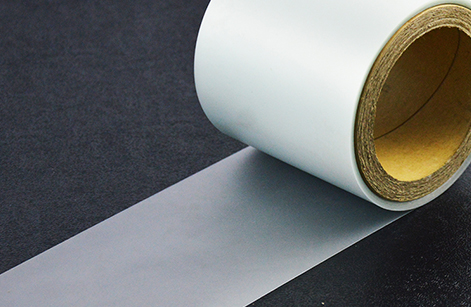

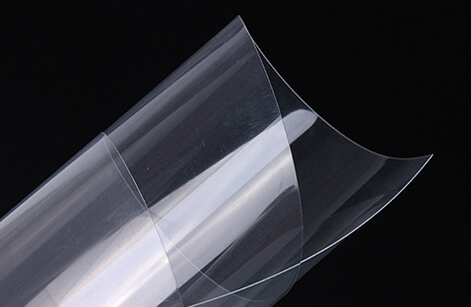

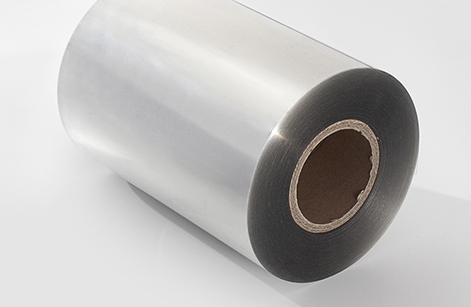

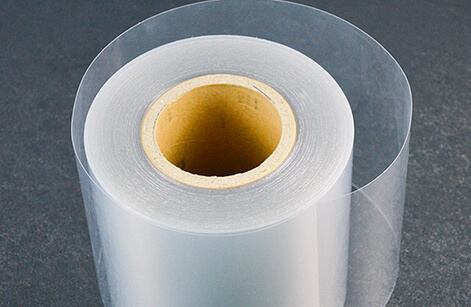

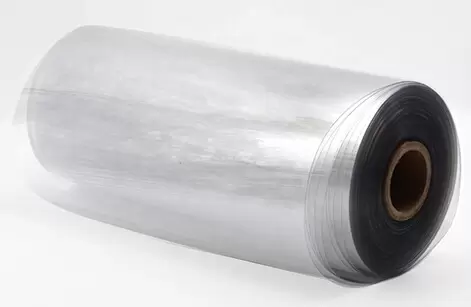

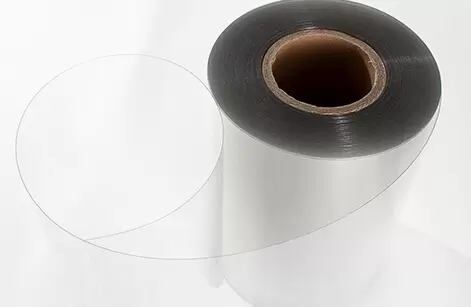

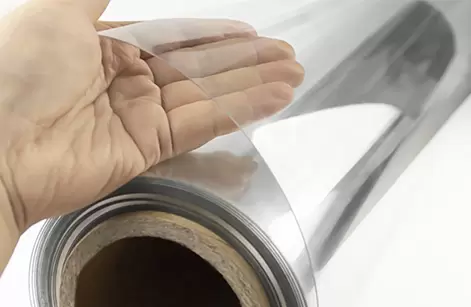

  • Lámina de PS transparente

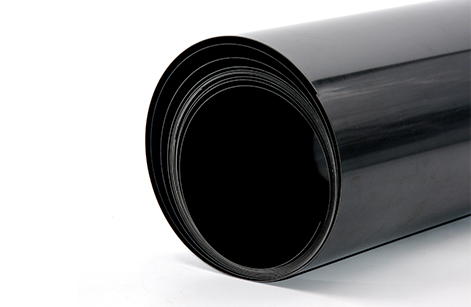

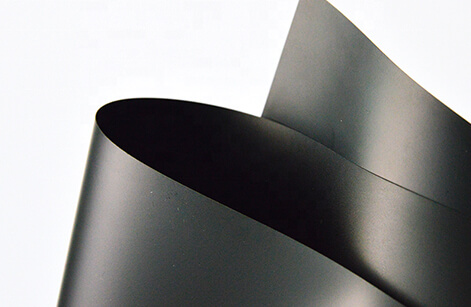

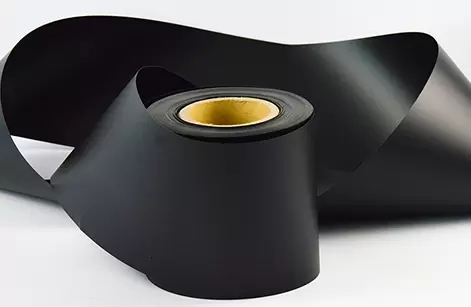

  • hoja de PS negra

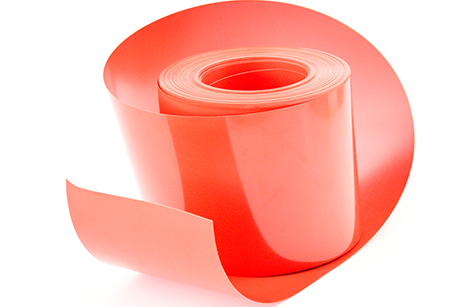

  • Hoja de PS roja

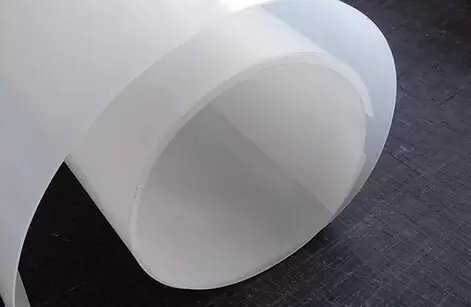

  • Lámina de PS de color blanco lechoso

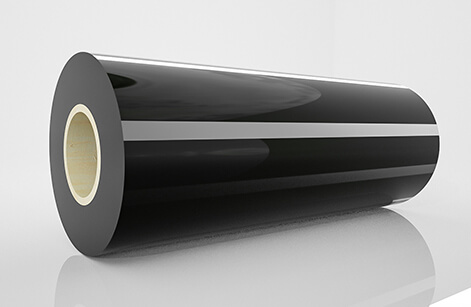

  • Hoja de PS negra

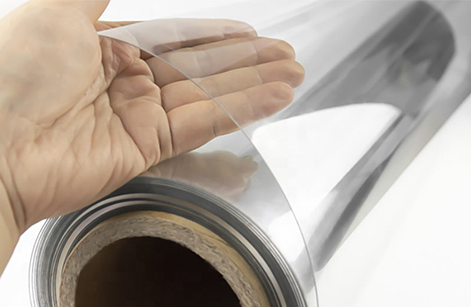

  • Lámina de PS transparente
  • Lámina de PS transparente
  • Lámina de PS transparente
  • Hoja de PS negra

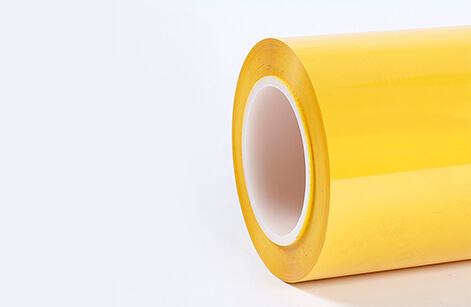

  • Hoja PS amarilla
  • Lámina de PS transparente
  • Lámina de PS transparente

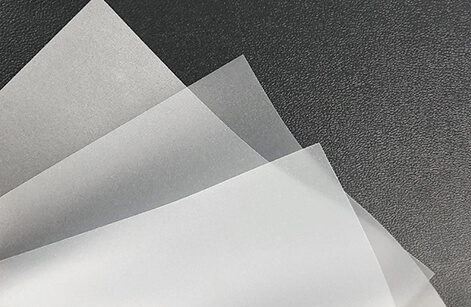

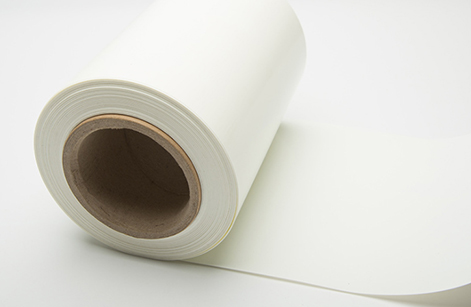

  • Hoja de PS lechosa
  • Hoja de PS lechosa
  • Lámina de PS transparente
  • Hoja de PS blanca

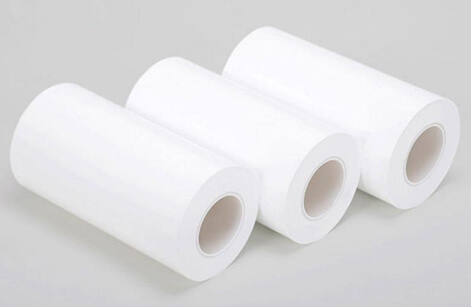

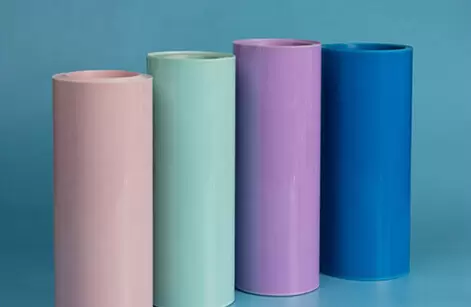

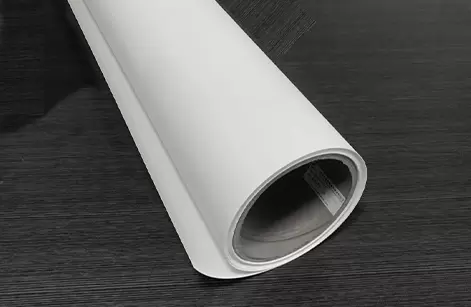

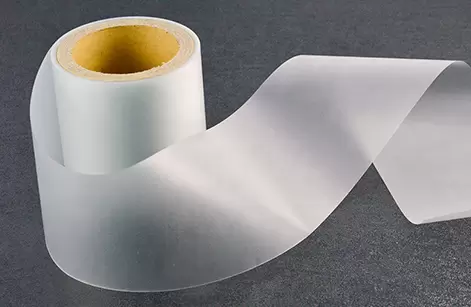

  • Lámina de PP blanca

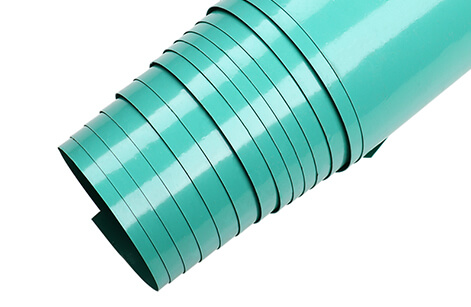

  • Lámina de PP verde

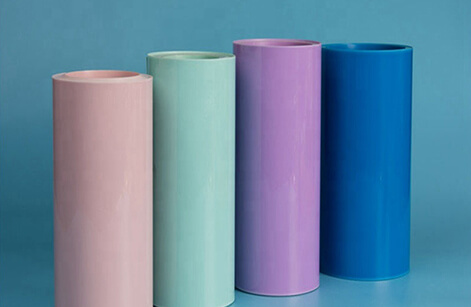

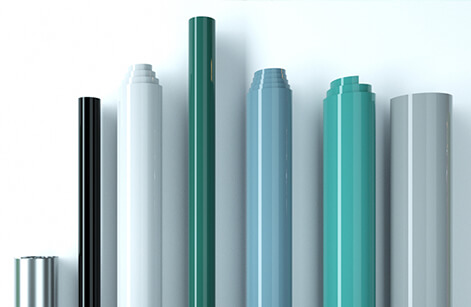

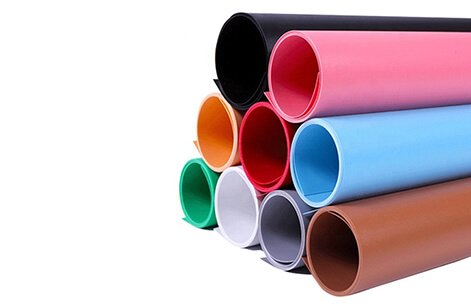

  • Hoja de PP multicolor

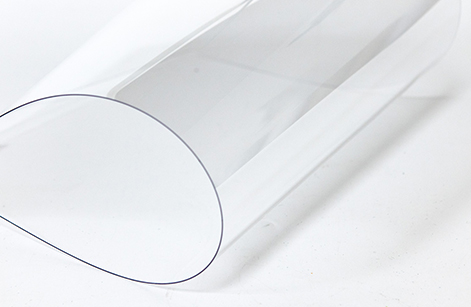

  • Lámina de PP transparente
  • Lámina de PP blanca

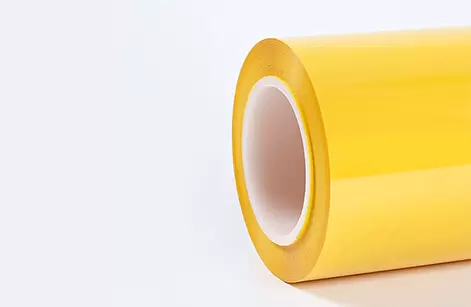

  • Lámina de PP amarilla
  • Lámina de PP negra
  • Lámina de PP negra
  • Hoja de PP multicolor
  • Lámina de PP de color blanco lechoso
  • Hoja de PP multicolor

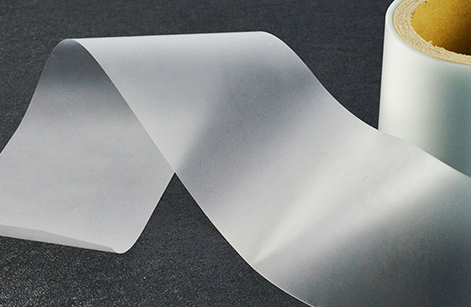

  • Lámina de PP lechosa
  • Lámina de PP transparente
  • Caja de conservación de alimentos frescos
  • Caja de galletas
  • Caja de pastel

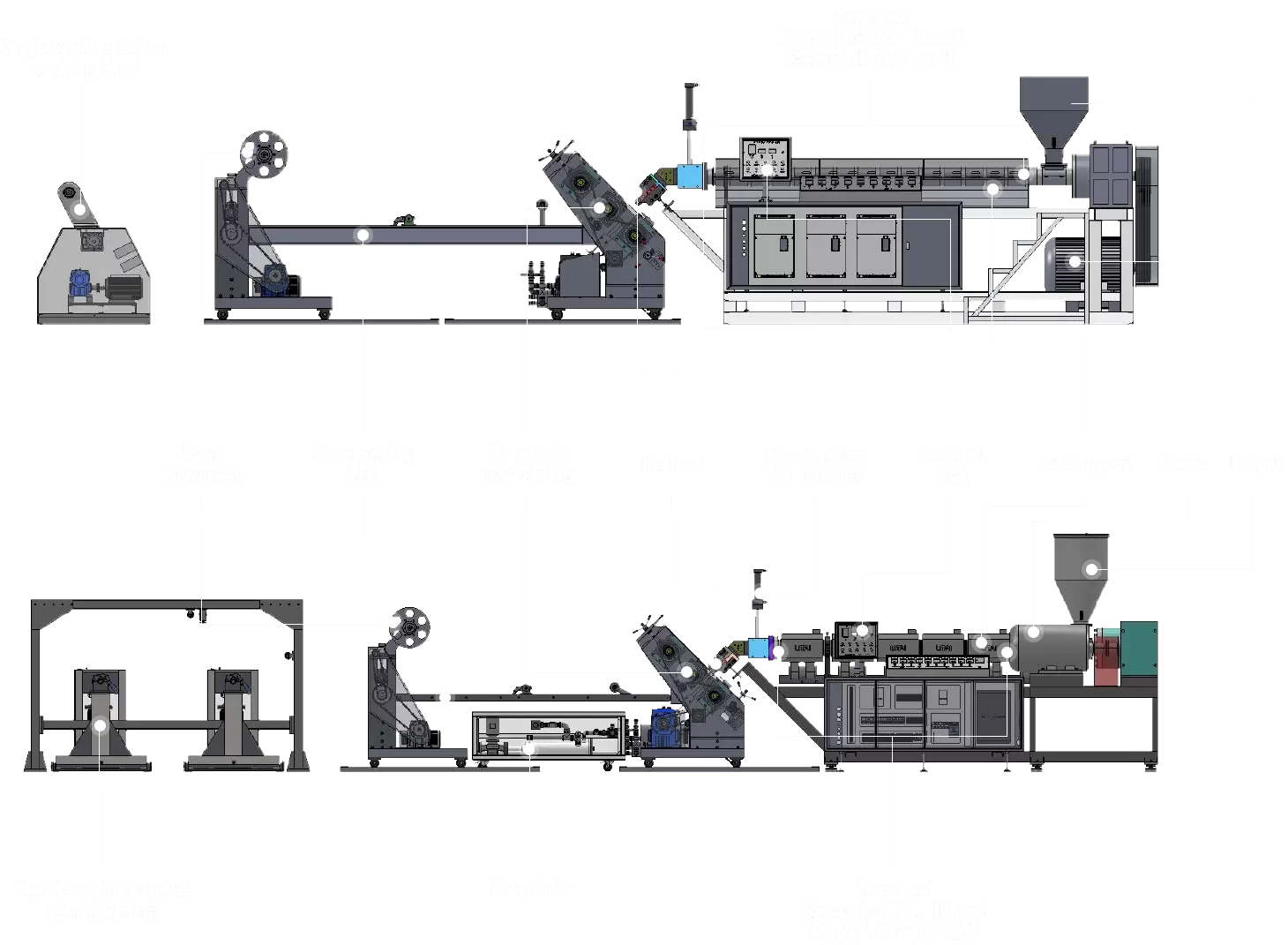

Estación de trabajo única
Hoja receptora Varilla roscada
(Diámetro de la varilla del tornillo: 110 mm)
(Relación L/D del tornillo: 30:1)
  • Estación de trabajo única
    hoja de recepción
  • Hoja
    transporte
  • Enfriamiento de láminas
    forma
  • Tres rollos
    calandrado
  • Cabezal de troquel

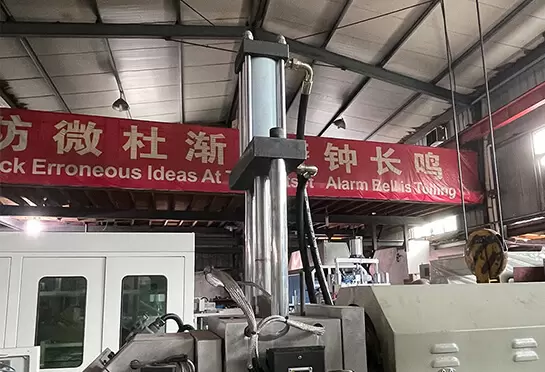

  • Sistema hidráulico
    cambiador de red de filtro

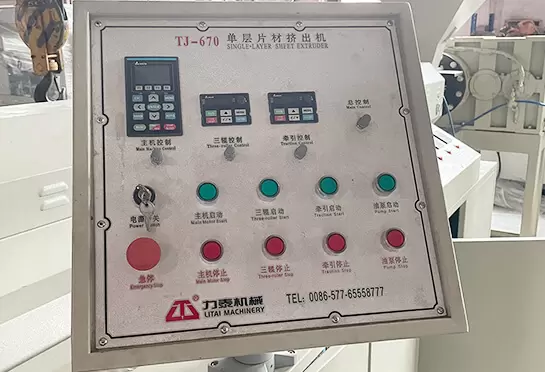

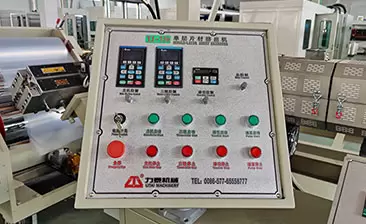

  • Operación
    escritorio
  • Varilla roscada
    (Diámetro de la varilla del tornillo: 110 mm)
    (Relación L/D del tornillo: 30:1)
  • Varilla roscada
    (Diámetro de la varilla del tornillo: 110 mm)
    (Relación L/D del tornillo: 30:1)
  • Parte calefactora

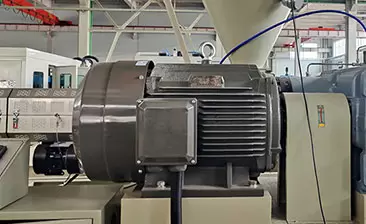

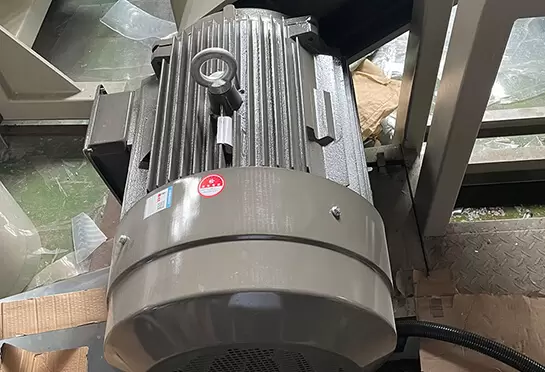

  • Motor
  • Tolva
Hoja
transporte
Hoja
transporte
Enfriamiento de láminas
forma
Enfriamiento de láminas
forma
Tres rollos
calandrado
Tres rollos
calandrado
Cabezal de troquel
Cabezal de troquel
Sistema hidráulico
cambiador de red de filtro
Sistema hidráulico
cambiador de red de filtro
Operación
escritorio
Operación
escritorio
Parte calefactora
Parte calefactora
Motor
Motor
Tolva
Tolva
  • Estación de trabajo doble
    hoja de recepción
  • Hoja
    transporte
  • Cilindro de aire
  • Enfriamiento de láminas
    forma
  • Tres rollos
    calandrado
  • Cabezal de troquel
  • Sistema hidráulico
    cambiador de red de filtro
  • Operación
    escritorio
  • Parte calefactora
  • Motor
  • Tolva
  • Varilla roscada
    (Diámetro de la varilla del tornillo: 110 mm)
    (Relación L/D del tornillo: 32:1)
  • Varilla roscada
    (Diámetro de la varilla del tornillo: 110 mm)
    (Relación L/D del tornillo: 32:1)

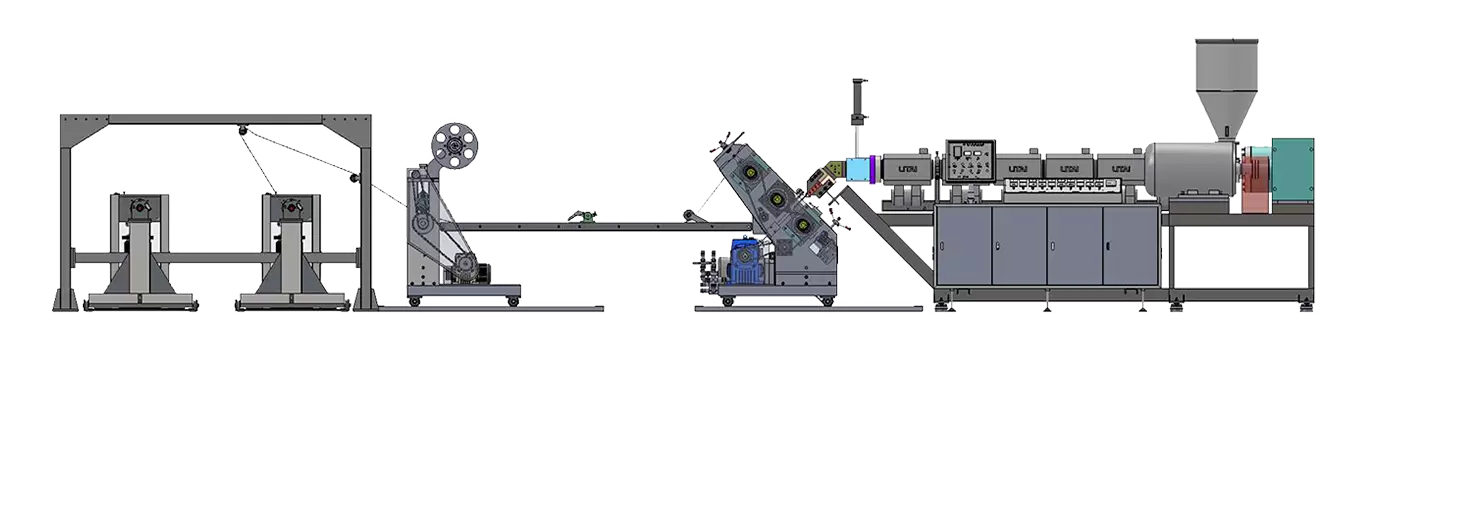

Estación de trabajo doble
Lámina receptora Cilindro de aire Varilla roscada
(Diámetro de la varilla del tornillo: 110 mm)
(Relación L/D del tornillo: 32:1)
RESUMEN DE LA MÁQUINA

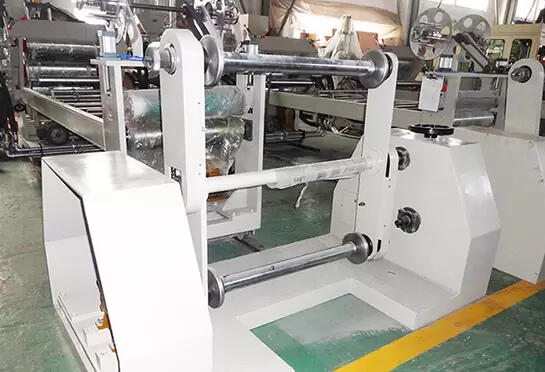

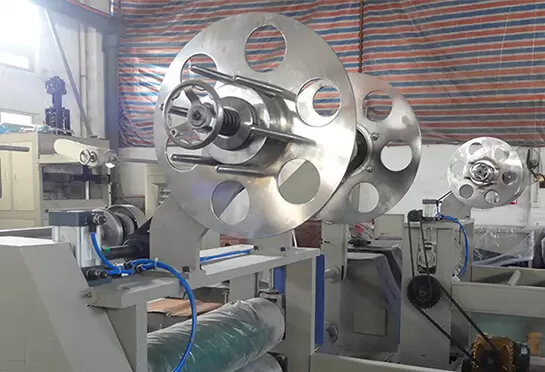

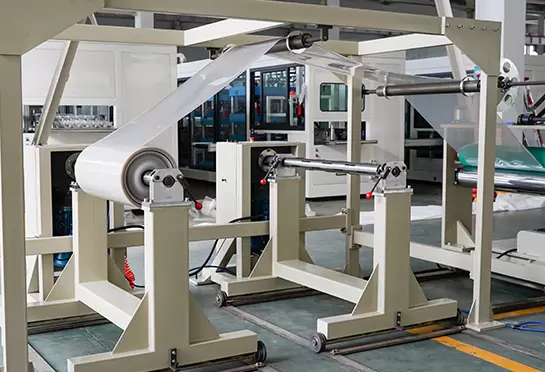

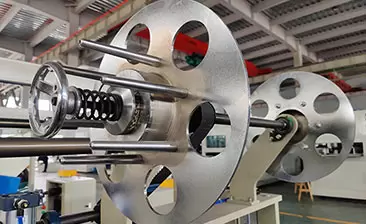

  • La parte de bobinado de doble estación adopta un cambio de tipo de carro, rodillo de bobinado con eje de gas, fácil desmontaje, alta eficiencia, baja intensidad de mano de obra.

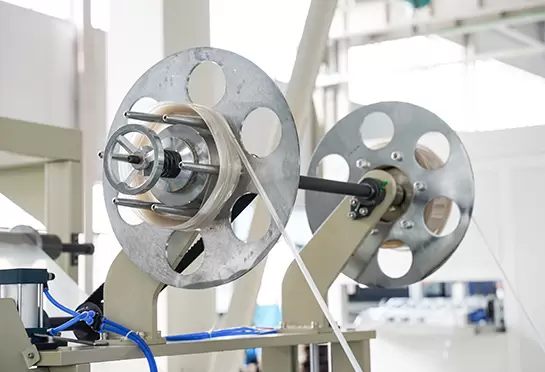

  • Bobinado del material del borde: bobinado del material del borde cortado en paquetes.

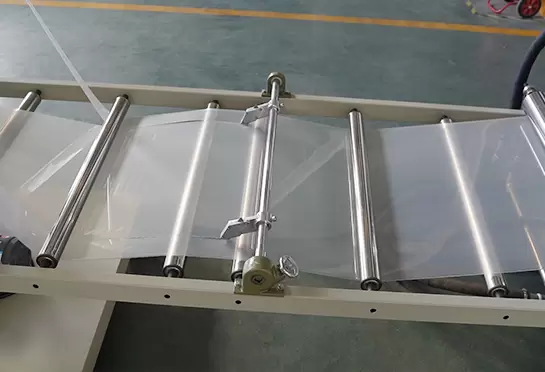

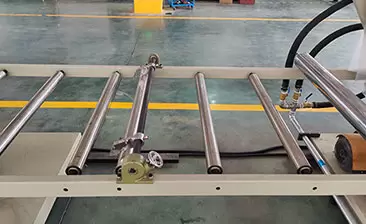

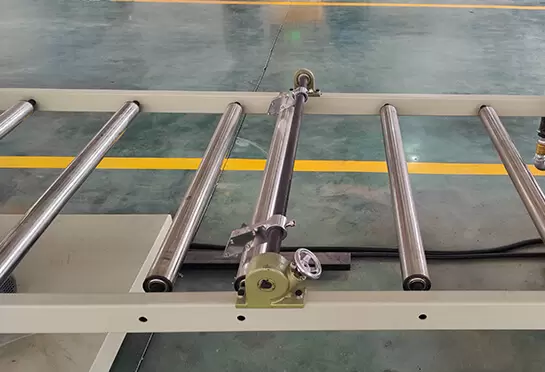

  • Función de marco de enfriamiento: transición de enfriamiento, eliminar el exceso de chatarra, obtener la hoja de ancho requerida. Rodillos y cortadores excesivos.

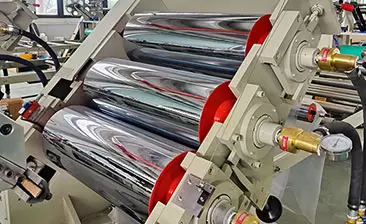

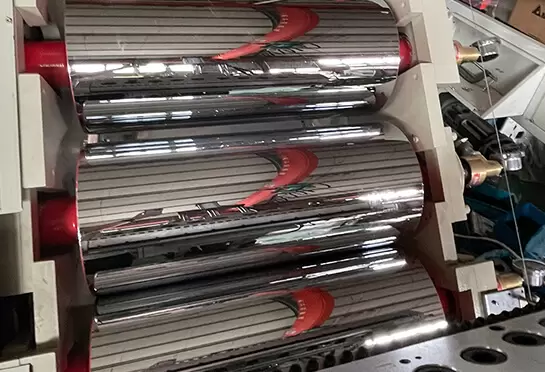

  • La parte de tres rodillos presiona la materia prima extruida por el troquel en forma de placa y se enfría para formar; tres rodillos son oblicuos tres rodillos, estructura simple, fácil operación y mantenimiento.

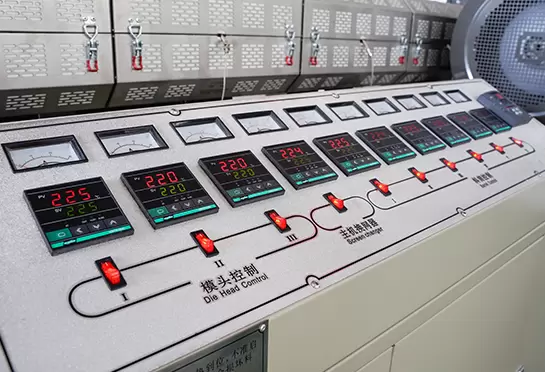

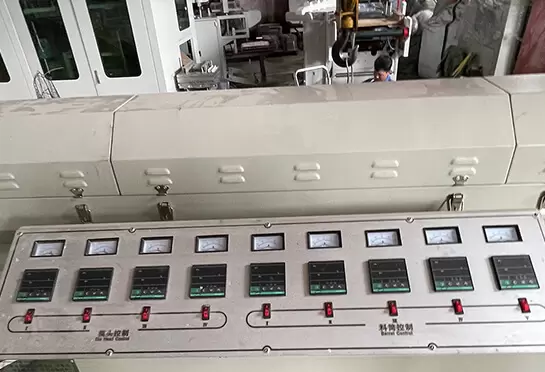

  • La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.

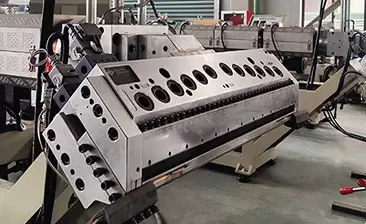

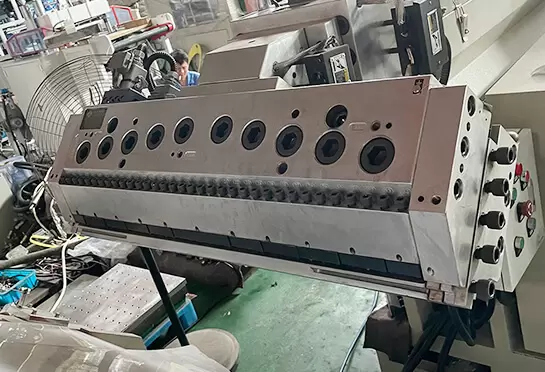

  • Troquel de extrusión oblicuo de 45°: La fuerza de baja resistencia en el canal de extrusión del cabezal del troquel hace que el grosor de la lámina sea uniforme.

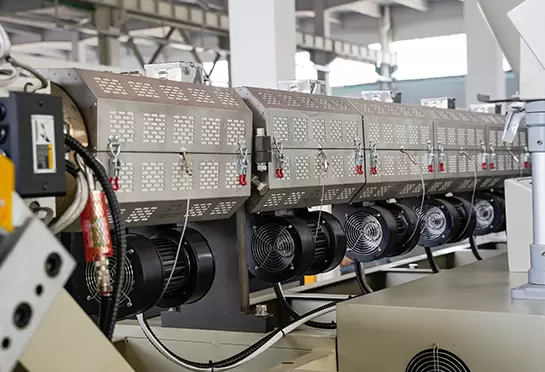

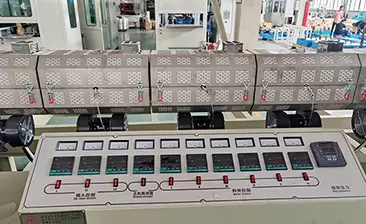

  • Parte de calentamiento de la hoja: material plástico de calentamiento; Extruya el material al cambiador de pantalla después del filtrado. Con dureza óptima, fuerte resistencia a la corrosión y larga vida útil.

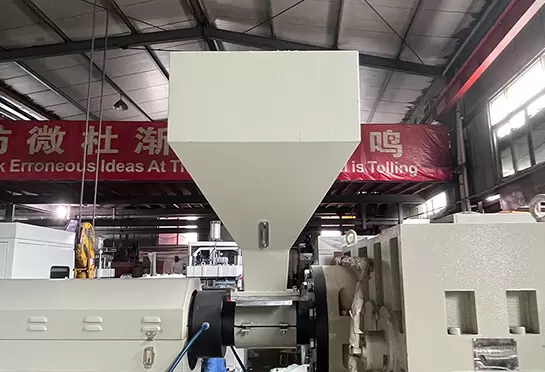

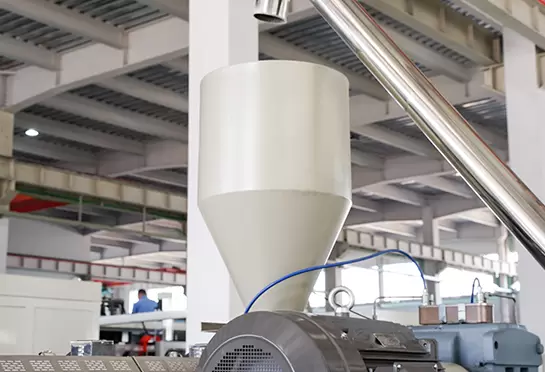

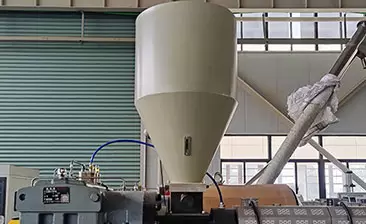

  • Tolva: la parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.
La parte de bobinado de doble estación adopta un cambio de tipo de carro, rodillo de bobinado con eje de gas, fácil desmontaje, alta eficiencia, baja intensidad de mano de obra. La parte de bobinado de doble estación adopta un cambio de tipo de carro, rodillo de bobinado con eje de gas, fácil desmontaje, alta eficiencia, baja intensidad de mano de obra.
Bobinado del material del borde: bobinado del material del borde cortado en paquetes. Bobinado del material del borde: bobinado del material del borde cortado en paquetes.
Función de marco de enfriamiento: transición de enfriamiento, eliminar el exceso de chatarra, obtener la hoja de ancho requerida. Rodillos y cortadores excesivos. Función de marco de enfriamiento: transición de enfriamiento, eliminar el exceso de chatarra, obtener la hoja de ancho requerida. Rodillos y cortadores excesivos.
La parte de tres rodillos presiona la materia prima extruida por el troquel en forma de placa y se enfría para formar; tres rodillos son oblicuos tres rodillos, estructura simple, fácil operación y mantenimiento. La parte de tres rodillos presiona la materia prima extruida por el troquel en forma de placa y se enfría para formar; tres rodillos son oblicuos tres rodillos, estructura simple, fácil operación y mantenimiento.
La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃. La máquina adopta el sistema de temperatura PID, muestra alta precisión y tolerancia de control de temperatura <1 ℃.
Troquel de extrusión oblicuo de 45°: La fuerza de baja resistencia en el canal de extrusión del cabezal del troquel hace que el grosor de la lámina sea uniforme. Troquel de extrusión oblicuo de 45°: La fuerza de baja resistencia en el canal de extrusión del cabezal del troquel hace que el grosor de la lámina sea uniforme.
Parte de calentamiento de la hoja: material plástico de calentamiento; Extruya el material al cambiador de pantalla después del filtrado. Con dureza óptima, fuerte resistencia a la corrosión y larga vida útil. Parte de calentamiento de la hoja: material plástico de calentamiento; Extruya el material al cambiador de pantalla después del filtrado. Con dureza óptima, fuerte resistencia a la corrosión y larga vida útil.
Tolva: la parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción. Tolva: la parte de alimentación y calentamiento tiene un interruptor optoelectrónico para evitar errores en el funcionamiento del proceso de producción.
