Proceso de trabajo de la máquina termoformadora de plástico de tres estaciones

Presentamos brevemente la termoformadora de plástico de tres estaciones TTF-700A, suministrada por LITAI. A diferencia de las máquinas de vacío convencionales anteriores, la TTF-700A es una termoformadora de plástico totalmente automática que integra la carga y el transporte de láminas, el calentamiento, el formado, el corte, el apilado y el rebobinado. Sus productos finales se utilizan ampliamente en envases para alimentos, bandejas para huevos, bandejas para plántulas, platos, tapas para café, etc.

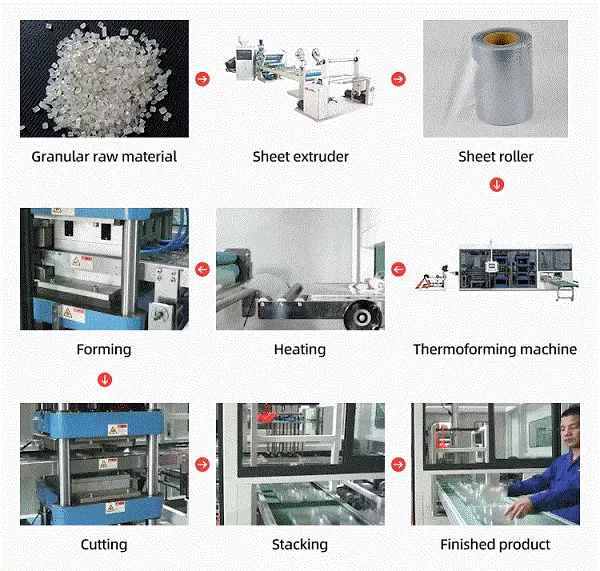

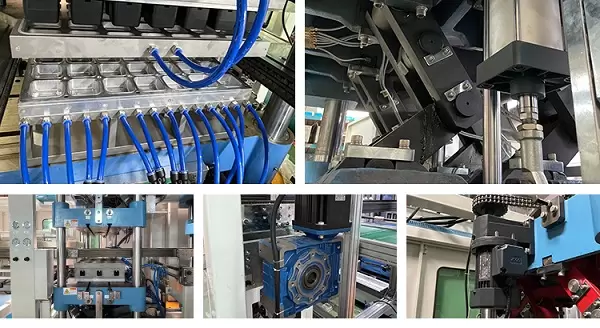

Flujo de trabajo de la máquina termoformadora de plástico de tres estaciones TTF-700A

N.° 1 - Cargador de hojas de la TTF-700A

1、Carga automática, menor costo de recursos humanos;

2、Transporte de láminas positivo, menor carga del servomotor de transporte;

3、Control inteligente del interruptor de proximidad, que evita que la hoja se caiga al transportarla demasiado rápido;

4、Estaciones dobles, gran diámetro, reducen la frecuencia de cambio de bobina de chapa, mejoran la eficiencia de producción.

N.° 2 - Parte transportadora del TTF-700A

1、El riel guía de aluminio está lleno de agua enfriada que puede enfriar la lámina calentada de manera eficiente, lo que conduce a un transporte estable.

2、La cadena dentada con grados especializados hace que la perforación sea mucho más fácil, con material especializado - 65Mn lo hace más fuerte y más duradero.

3、Ancho ajustable y cadena segmentada, que es adecuada para una gama más amplia de anchos de hoja y resuelve el problema de la flacidez de la hoja causada por el calentamiento.

4、Impulsado por servomotor, preciso y eficiente.

N.° 3 - Parte calefactora del TTF-700A

1. Utilizamos placas calefactoras de la marca alemana Elstein, con un excelente aislamiento y eficiencia de calentamiento, lo que se traduce en un ahorro de tiempo y energía (aumenta la velocidad en más del 50 % y ahorra más del 30 %). En base a esto, el consumo real de energía es de aproximadamente el 30 % de la potencia nominal, lo cual es asombroso.

2、La estufa tiene una longitud de 4 veces el ancho del área de formación, de modo que la lámina puede recorrer una distancia más larga en un cierto tiempo de plastificación, para mejorar la velocidad y así mejorar el resultado.

3、Dividido en dos capas de la estufa con disposición optimizada de baldosas calefactoras, hace que la lámina se caliente de manera completa y uniforme.

4、Toda la estufa está dividida en 44 unidades de control de temperatura independientes, la precisión se puede controlar a 1 grado Celsius, para garantizar que la lámina de cada producto esté perfectamente plastificada.

5、Cubierto con una malla de hierro protectora para evitar que la lámina caiga sobre la placa calefactora y provoque un incendio, lo cual es seguro y confiable.

N.° 4 - Estación de conformado de TTF-700A

1、Adopta la estructura de cuatro pilares (acero 40Cr) para soporte y placas de molde unibody (acero TQ-600) para guía, lo que hace que nuestra estación de conformado sea más fuerte y estable, con absorción de impactos y resistencia al desgaste.

2、Tenemos cuatro cilindros amortiguadores en la estación de formación, que reducen el impacto de la sujeción para garantizar el funcionamiento suave de la hoja.

3、La desalineación del paralelismo entre la placa guía es inferior a 0,05 mm y, para el molde, inferior a 0,03 mm, mucho menor que el valor promedio de la industria. Por lo tanto, el tamaño de nuestros productos de conformado será más preciso y la parte inferior será más perfecta.

4. El mecanismo de conexión utiliza un buje de acero resistente al desgaste, que soporta mayor peso y gira con mayor precisión. El giro simétrico garantiza el paralelismo en el funcionamiento de la máquina, evitando la abrasión transversal de los cuatro pilares y prolongando su vida útil.

5、El mecanismo de asistencia para cambiar el molde, que está equipado con un riel deslizante y una barra de soporte, para lograr un cambio rápido, ahorrando más tiempo y mano de obra.

6、Impulsado por servomotor de alta potencia, súper precisión, alta eficiencia y bajo nivel de ruido.

7、Lubricación inteligente en una cierta cantidad y tiempo, para que la máquina tenga una larga vida útil y sea sustentable.

8、La cavidad del molde tiene agua de enfriamiento en su interior, lo que acelera la velocidad de enfriamiento y facilita el desmoldeo.

9、La teoría de funcionamiento es una combinación de presión pasiva y negativa con refuerzo auxiliar en el molde mediante algunos tapones de nailon, lo que le da una capacidad más poderosa para fabricar productos.

10、La estación superior e inferior se pueden ajustar automáticamente, de manera rápida y más conveniente.

11、Adopte una construcción de rueda excéntrica a un lado, funcionamiento visible, fácil mantenimiento.

N.° 5 - Estación de perforación de la TTF-700A

1、Adopta la estructura de cuatro pilares (acero 40Cr) para soporte y placas de molde unibody (acero TQ-600) para guía, lo que hace que nuestra estación de punzonado sea más fuerte y estable, con absorción de impactos y resistencia al desgaste.

2、Adopte una construcción de rueda excéntrica a un lado, funcionamiento visible, fácil mantenimiento.

3、Tenemos cuatro cilindros amortiguadores en la estación de perforación, que reducen el impacto de la sujeción para garantizar el funcionamiento suave de la hoja.

4. La desalineación de paralelismo entre la placa guía y el molde es inferior a 0,05 mm, muy inferior al promedio de la industria. Esto permite una posición más precisa de los agujeros y un mejor aspecto del producto, además de prolongar la vida útil de la cuchilla de punzonado.

5、Lubricación inteligente en una cierta cantidad y tiempo, para que la máquina tenga una larga vida útil y sea sustentable.

6、Servoaccionamiento de alta potencia, que genera mayor fuerza de perforación y productos mucho mejores.

7、El mecanismo de asistencia para cambiar el molde, que está equipado con un riel deslizante y una barra de soporte, para lograr un cambio rápido, ahorrando más tiempo y mano de obra.

8. El mecanismo de conexión utiliza un buje de acero resistente al desgaste, que soporta mayor peso y gira con mayor precisión. El giro simétrico garantiza el paralelismo en el funcionamiento de la máquina, evitando la abrasión transversal de los cuatro pilares y prolongando su vida útil.

9、La estación de trabajo no solo se puede ajustar automáticamente hacia arriba y hacia abajo, sino que también se puede ajustar entre las estaciones de trabajo que tienen la función anticolisión, ambas hacen que todo el sistema de la estación de trabajo sea más conveniente, rápido y seguro.

10、Cuchilla de perforación separada, fácil de reemplazar y asequible.

N.° 6 - Estación de corte de TTF-700A

1、Adopta la estructura de cuatro pilares (acero 40Cr) para soporte y placas de molde unibody (acero TQ-600) para guía, lo que hace que nuestra estación de conformado sea más fuerte y estable, con absorción de impactos y resistencia al desgaste.

2、La desalineación del paralelismo entre la placa guía es inferior a 0,05 mm y, para el molde, inferior a 0,03 mm, mucho menor que el valor promedio de la industria. Hace que los productos corten con mayor precisión y perfección.

3、La estación de trabajo no solo se puede ajustar automáticamente hacia arriba y hacia abajo, sino que también se puede ajustar entre las estaciones de trabajo que tienen la función anticolisión, ambas hacen que todo el sistema de la estación de trabajo sea más conveniente, rápido y seguro.

4、La hoja del molde se calienta mediante la placa guía de calentamiento, lo que hace que el producto sea fácil de cortar y el borde sea más perfecto.

5、La función de alarma de sobrecalentamiento (90 °C) en la placa guía de calentamiento, que es segura y confiable.

6、Servomotor de alta potencia, tiene una poderosa fuerza de corte, que permite que la línea de corte alcance los 12 metros, para garantizar un corte perfecto.

7、La cuchilla móvil tiene una función de guía de posicionamiento, lo que hace que el corte del producto sea más preciso.

8、El sistema de lubricación inteligente puede lubricar en una cierta cantidad y durante un tiempo determinado, lo que puede hacer que la máquina sea más duradera y sostenible.

9、El mecanismo de asistencia para cambiar el molde, que está equipado con un riel deslizante y una barra de soporte, para lograr un cambio rápido, ahorrando más tiempo y mano de obra.

10. Tenemos cuatro cilindros amortiguadores en la estación de perforación, que reducen el impacto de la sujeción para garantizar el funcionamiento suave de la hoja.

11、Adopte una construcción de rueda excéntrica a un lado, funcionamiento visible, fácil mantenimiento.

12. El mecanismo de conexión utiliza un buje de acero resistente al desgaste, que soporta mayor peso y gira con mayor precisión. El giro simétrico garantiza el paralelismo en el funcionamiento de la máquina, evitando la abrasión transversal de los cuatro pilares y prolongando su vida útil.

N.° 7 - Estación de apilado de TTF-700A

1、Adopta el tipo de apilamiento a presión, es económico para satisfacer los requisitos de la mayoría de los productos.

2、El apilamiento es impulsado por un servomotor, lo que lo hace más preciso y eficiente.

3、Equipado con cinta transportadora extraíble y reemplazable, eficiente y conveniente.

4、Dispositivo de varilla de succión reemplazable, para satisfacer las necesidades de diferentes productos.

5、Equipado con múltiples dispositivos silenciadores para reducir el ruido de apilamiento.

6、Varilla de succión de aluminio, ligera y duradera.

SOCIEDAD ANÓNIMA

1、Interfaz interactiva amigable, es fácil de operar.

2、Gran memoria, para satisfacer los requisitos de almacenamiento de grandes datos de productos.

3、Los datos del producto se almacenan y leen a través de una función clave, fácil operación.

4、La pantalla táctil móvil hace que la operación sea flexible y conveniente.

5、Alta integración, visualización de datos, fácil de controlar.

Proveedor de la máquina termoformadora de plástico de tres estaciones TTF-700A - LITAI

LITAI MACHINERY Co., Ltd., fundada en 2001, es un fabricante profesional de máquinas termoformadoras de plástico automáticas multiestación, líneas de producción de vasos de plástico, máquinas termoformadoras de plástico BOPS, moldes, extrusoras de láminas de PET y láminas multicapa de PP/PS. Somos un fabricante que integra producción, I+D, fabricación y ventas para la industria y el comercio. ¡Invitamos a nuestros clientes, tanto nuevos como antiguos, a visitarnos!
